Возведения столбчатого ленточного фундамента. Столбчато ленточный фундамент своими руками пошаговая инструкция

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

Пример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Проект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов» . В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

Все сваи подразделяются на два основных типа:

Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Готовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Монтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

Схема для постройки буронабивного свайного фундамента

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

Выполнять в нулевом цикле строительных работ по возведению строений столбчато ленточный фундамент имеет смысл в том случае, когда грунт имеет большую глубину промерзания. Но легкость строения или иные причины делают невыгодным и слишком затратным возведение заглубленного фундамента по всему периметру строения.

Свойства ленточно-столбчатого основания по удержанию и распределению веса превышают аналогичные свойства и ленточного, и столбчатого фундамента.

Строительство фундамента столбчатого типа

Намного удешевить нулевой цикл получится, если своими руками. Когда здание опирается своим основанием не на сплошную ленту, а на отдельные столбы, это называется столбчатым или свайным фундаментом.

Своими руками сделанный, не требует:

большого объема земляных работ;
возведения громоздкой опалубки;
огромного количества бетона и арматуры;
потерь времени на подготовку и проведение работ.

Застройщикам трудно найти оптимальное соотношение между:

весом строения;
площадью опоры столба на грунт;
выталкивающей способностью мерзлого грунта.

Тем не менее строительство столбчатого основания очень удобно, выгодно, часто используется при строительстве:

щитовых домов;
террас;
каменных оград;
веранд;
заборов.

Основная задача, которую выполняет столбчатое основание, – жесткая опора основания на грунт, находящийся ниже линии промерзания в стабильном состоянии, не подверженный вспучиванию. Исполнен столбчатый фундамент может быть в виде опор из металлической или асбоцементной трубы.Опорная часть забивной сваи столбчатого фундамента равна диаметру нижней части скважины, подготовленной под ее устройство.

Перед укладкой бетона скважину, ее стенки, закрывают свернутым в трубку толем, линолеумом и так далее. Такая рубашка сглаживает бетонные стенки, ослабляет сцепление его с мерзлым грунтом, препятствуя, таким образом, при вспучивании подъему сваи мерзлой почвой. Рубашку желательно не опускать на самое дно скважины, а приподнять на 20-30 сантиметров.

Тогда цементное молочко, впитываясь в грунт, создаст дополнительную жесткость основанию столбчатого фундамента. Этот прием может существенно увеличить прочность сваи за счет связывания стенок и дна скважины цементным раствором. Поскольку столбчатый фундамент определяет прочность опоры не качеством бетонного основания, а прочностью грунта, продолжать работы возможно уже через неделю после забивки, не теряя времени на ожидание полного схватывания бетона.

Вернуться к оглавлению

Устройство ленточного фундамента

Построенный на собственном приусадебном участке ленточный фундамент своими руками, заглубленный ниже линии промерзания почвы, – надежное основание любого частного дома. С экономической же точки зрения есть сомнения в целесообразности возведения такого фундамента:

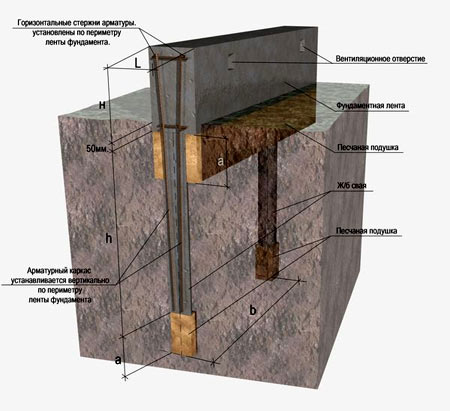

Правильное и неправильное устройство столбчато-ленточного фундамента.

его мощность используется не более чем на треть;
большой объем земляных работ;
высокая себестоимость.

Такой фундамент оправдан при тяжелом многоэтажном строительстве, использующем бетонные перекрытия. Фундамент своими руками, заглубленный ниже линии промерзания почвы, должен опираться на твердое основание траншеи. Исключается всякая подсыпка песком или гравием. Недопустима избыточная влажность почвы в основании траншеи.

При на индивидуальном участке могут использоваться стеновые бетонные блоки. Их необходимо устанавливать на специальные подушки, а если запроектирована колонна, то она устанавливается на опорный башмак, который распределяет нагрузку на грунт.

Устройство трапециевидного ленточного фундамента может быть из:

бетона;
бута;
бутобетона;
фундаментных блоков.

Если ленточный фундамент исполнен фундаментными блоками из железобетона, то кладочный раствор в междурядьях армируется. При пучинистой почве боковая плоскость формируется ровной, защищенной гидроизоляцией для уменьшения сцепления с замерзшей землей. Она избавит от избыточного увлажнения грунтовыми водами. При устройстве фундамента нельзя бетонировать траншею без установки опалубки: впоследствии это грозит многими неприятностями.

Расширяющийся кверху ленточный фундамент грунт обязательно «вытолкнет» весной, если почва пучинистая, даже при сглаженных стенах траншеи.

Вернуться к оглавлению

Возведение столбчато ленточного фундамента

Столбчато ленточный фундамент – это разновидность столбчатого фундамента, объединенного в единую систему железобетонной перемычкой- ростверком. Создание подобного типа фундамента может понадобиться:

как опора для кладки пеноблоков, кирпича и других мелких стеновых изделий;
как единый каркас при отсутствии в стенах достаточной жесткости (стены из щитов, бревен);
для создания забирки для подпола, не подверженной влиянию влаги, предохраняющей подпол от пыли и грязи.

Столбчато ленточный фундамент ничем не отличается от столбчатого, в котором функцию ростверка осуществляет стена дома. Между лентой, соединяющей столбчатую часть фундамента, и почвой необходим зазор не менее 10 см, во избежание вредоносного действия пучинистой почвы, стремящейся поднять конструкцию.

Возводя столбчато ленточный фундамент, некоторые владельцы засыпают зазор между грунтом и ростверком песком, мотивируя свои действия тем, что песок непучинистый, следовательно, лента не будет подвержена действию замерзшего грунта. Это мнение ошибочно. Песчаная подсыпка будет действовать как подкладка для пучинистой почвы и поможет деформирующему воздействию.

При помощи песка пучинистый грунт оторвет ленту от опоры или поднимет ее вместе с ней. Тогда превратится в незаглубленный и будет работать так, как свойственно последнему, поднимая стену под воздействием почвы. Зазор под стеной обязателен, а скрыт он может быть отмосткой.

Протяженная стена (стена склада) может иметь ростверк, опущенный на грунт. В таком случае лента столбчато ленточного фундамента будет действовать как незаглубленный, поднимая и опуская стену, а сваи будут препятствовать ее падению. Но тогда нужна конструкция опор, позволяющая им двигаться как поршень. Они должны:

иметь ровную боковую поверхность;
не расширяться книзу;
быть жестко связанными с ростверком;
иметь гидроизоляцию.

В этом случае обеспечивается надежность и безопасность здания на многие годы.

Используемые инструменты:

бетономешалка;
уровень;
отвес;
шнур;
емкости под бетон или раствор;
кирочка;
молоток;
нивелир;
ножовка.

Для работы с арматурой и для изготовления опалубки может быть использована болгарка. Сварочный аппарат необходим при изготовлении жесткого армированного каркаса.

Фундамент является основой всего здания, поэтому очень важно, чтобы он был прочным и долговечным. Ленточно-столбчатый фундамент представляет собой монолитный тип фундамента, который идеально подходит для возведения его на пучинистом, болотистом или песочном грунте. Данный вид сооружения подходит для частных домов с деревянными или деревянно-каркасными стенами. Он достаточно прочный и не требует существенных затрат. В данной статье речь пойдет о том, как сделать ленточно-столбчатый фундамент своими руками, без использования специальной техники и без найма высококвалифицированных работников.

Данный вид фундамента состоит из двух основных компонентов – опорных конструкций и ростверк. В качестве опорных конструкций выступают столбы, а в качестве ростверк – система в виде ленты.

Ленточный элемент позволяет закрыть подпол строения надежной конструкцией, позволяющей выдерживать избыточную влажность. Кроме того, лента-ростверка создает поверхность, которую очень удобно использовать для закладки таких стеновых материалов, как пеноблоки и кирпичи.

Преимущества столбчато-ленточного фундамента

Плюсом такого вида фундамента является наличие защиты от вибрации. Опора конструкции оснащена боковыми участками, плотно скрепляющимися с ленточным элементом, что создает «виброизолирующую систему». Главное назначение этой системы – снижение воздействий вибрации, создающейся от автомобильных или железных дорог, расположенных рядом со строением.

Основное положительное качество данного вида фундамента заключается в низкой трудоемкости. Манипуляции с подготовкой места для строительства и заливкой конструкции бетоном под силу даже непрофессионалам, поэтому столбчато-ленточный фундамент своими руками сделать довольно просто. Ленточный элемент конструкции фундамента размещают над грунтом, поэтому количество используемой бетонной смеси сокращается, что позволяет прилично сэкономить на бюджете строительства.

Кроме того, еще одним преимуществом такой конструкции являются малые потери тепла. Это качество объясняется тем, что основная часть строения не будет иметь контакта с промерзшим грунтом, что сократит теплопотерю приблизительно в два раза.

Составляющие столбчато-ленточного фундамента:

Опорная конструкция – столбы. Количество столбов зависит от веса строения.

Армирующий каркас.

Ленточная конструкция.

Внутренние сваи.

Виды столбов для столбчато-ленточного фундамента

Набивные столбы производят прямо на стройке и устанавливают в специальные скважины, в которые заливается бетонный раствор. Особой популярностью пользуются буронабивные столбы. Это можно объяснить тем, что данная конструкция не требует особых затрат и имеет хорошую несущую способность. Такой вид конструкции можно забетонировать без обсадной трубы.

В некоторых случаях применяют одиночные опорные конструкции. Такие столбы подходят для мест, на которые будет приходиться основная нагрузка.

Выбор подходящего материала для возведения столбов конструкции

Занимаясь возведением ленточно-столбчатого фундамента, в первую очередь нужно обратить свое внимание на то, какие материалы будут применены в сооружении опор. Для этой цели можно использовать кирпич, бетонные блоки, трубы из металла или асбестоцемента, а также дерево.

Особенности:

Опоры из дерева. Данный вид столбов не пользуется особой популярностью из-за того, что дерево является недолговечным материалом. Но все же деревянные опоры применяют для постройки деревянных террас. Столбы для этой цели должны иметь диаметр равный 0,15 -0,2 м. Кроме того, лучше обработать дерево пропитками, которые предотвратят разрушение.
Столбы из труб, выполненных из асбестобетона или металла. Монолитный столбчато-ленточный фундамент довольно часто выполняют из данных элементов, так как такие трубы хорошо подходят для несъемной опалубки.
Кирпичные столбы. Опоры из этого материала применяют в случае, если столбчатый фундамент хотят делать незаглубленным. Ширина кирпичных конструкций должна составить полметра.
Бетонные столбы. Этот вид опоры считают наиболее надежным, поэтому их наиболее часто используют в самостоятельном возведении столбчато-ленточного фундамента. Бывают монолитные бетонные столбы и сделанные из готовых блоков. Ширина данной конструкции не должна быть менее полуметра.

Процесс строительства столбчато-ленточного фундамента

Данный процесс состоит из двух основных этапов:

Создание опорной конструкции из столбов.

Первым делом нужно правильно выбрать глубину фундамента. Это нужно делать, беря в расчет структуру грунта, степень промерзания земли и глубину пролегания грунтовых вод. По мере погружения фундамент разделяют на два типа: мелкозаглубленный и заглубленный. Заглубленный столбчато-ленточный фундамент погружают приблизительно на полметра ниже уровня замерзания грунта.

Нужно обратить внимание на то, что столбы нужно устанавливать на расстоянии от одного до двух метров друг от друга. Большее расстояние может привести к тому, что конструкция получиться не очень прочной.

Установку опор фундамента нужно начать с подготовительного этапа, который заключается в подготовке места под строительство. Первым делом удаляем лишний слой почвы, делая участок ровным. Если почва в месте возведения постройки глинистая, то нужно удалить большую ее часть и засыпать участок песком.

Затем выполняем разметку нашего места для строительства. Для этого надо воспользоваться специальной нитью, используемой в строительстве. Натянем ее в виде двух непересекающихся полос, расстояние между которыми равно толщине нашего ленточного фундамента.

Не забываем следить за углом пересечения нитей, он должен равняться 90⁰. Также нельзя забывать обозначать места пересечения поверхностей стен и углы здания.

Следующим этапом выкапываем траншеи в местах залегания ленточной конструкции нашего фундамента. Глубина траншей должна равняться приблизительно 40 см, а ширину нужно делать таким образом, чтобы осталось еще около 10 см на размещение опалубки.

Для установки столбов используем бетонную смесь, но не забываем и о создании гидроизоляционного слоя. Для него с помощью скрученного в пару слоев рубероида делаем трубу. Соединяем ее скотчем и вставляем данную конструкцию в землю до упора.

Перед тем как сделать столбчато-ленточный фундамент необходимо позаботиться о создании каркаса из арматуры и проволоки, а затем вставить его в пробуренное отверстие так, чтобы арматура выступала наружу приблизительно на 15-20 см.

Далее приступим к заливанию полученной опоры бетоном. Для начала зальем в скважину слой бетонной смеси толщиной около 20 см. Потом приподнимем трубу из рубероида, чтобы дать смеси сформировать подошву. Следующим шагом заливаем скважину полностью и оставляем бетон сохнуть.

Создание ленточной части фундамента.

В первую очередь снова вяжем армирующий каркас. Затем свариваем его и присоединяем к арматуре, торчащей из залитых бетоном столбов.

Завершив все выше описываемые этапы строительства столбчато-ленточного фундамента, займемся монтажом опалубки, которая является частью ленточного фундамента. Для этого возьмем несколько досок, ширина которых составляет 10 см, и собьем из них опалубку. Потом настелем вовнутрь опалубки гидроизоляцию, которой может служить полиэтиленовая пленка.

После проведения данных манипуляций зальем опалубку бетоном. Можно делать это вручную, а можно воспользоваться специальной машиной-миксером. Снять опалубку можно будет через три недели, когда бетон станет прочным.

После того как бетон затвердеет, нужно нанести на фундамент обмазочный слой гидроизоляции. Обрабатывать нужно боковые части ленточной конструкции. Для этой цели можно применять разогретый битум. Лучше всего проделать данную процедуру пару раз.

Песок, насыпаемый под ленточный элемент, лучше удалить, так как иначе строение будет стоять на незаглубленной конструкции. В результате этого должна получиться траншея глубиной около двух сантиметров. После заливки бетона, смесь, которая попала в эту траншею, создаст выступ, который поможет надежно зафиксировать конструкцию.

Столбчато-ленточное фундаментное основание является одним из самых широкого применяемых оснований в частном домостроении. Он сочетает в себе все преимущества столбчатых и ленточных фундаментных основ, практически избавляясь от из недостатков. Так, ленточная бетонная фундаментная основа для того, чтобы не быть чувствительным к сезонным подвижкам почвы должно быть заглублено в грунт ниже линии промерзания почвы. Однако, что создать фундамент такой глубины в средней полосе нашей страны придется провести солидный объем земляных работ. Но это существенно увеличит стоимость возведения фундаментного основания.

А вот простой столбчатый фундамент является достаточно дешевой постройкой, он проникает глубоко в грунт, гарантируя отсутствие подвижек строения при перемещении почвы. Но такой фундамент не позволяет создавать в строения цокольные и подвальные обитаемые этажи, что существенно снижает функциональные возможности вашего здания.

Ленточно-столбчатое фундаментное основание состоит из бетонной полосы относительно мелкозаглубленного ленточного фундамента и опорных ног-столбов, которые проникают в землю на значительную глубину – ниже уровня промерзания грунта.

Строительство столбчато-ленточного фундамента

Любое строительство начинается с составления проекта. Обычно проектирование фундаментного основания осуществляется совместно с проектированием самого строения. При этом производится расчет нагрузки, которая будет оказываться на фундаментное основания. Такая нагрузка зависит от планируемого веса дома, и нагрузки, которую на него может оказываться в ходе различных природных явлений, например, после выпадения обильного снега или под порывами ураганного ветра. В любом случае лента фундаментного основания должна проходить под наружными и несущими стенами вашего строения.

31.05.2014

Среди всех использующихся на сегодняшний день разновидностей бетонных оснований отдельного внимания заслуживает столбчато-ленточный фундамент. Чаще всего такая конструкция применяется при обустройстве тяжелых и массивных строительных объектов.

При условии грамотного возведения, столбчато-ленточная конструкция будет иметь высочайшие эксплуатационные показатели. При этом на обустройство такого фундамента затрачивается сравнительно немного времени и денег, а все требуемые работы можно выполнить собственными силами.

Ознакомьтесь с общей информацией о столбчато-ленточных основаниях, изучите руководство по обустройству таких конструкций и приступайте к работе.

Общие сведения об основаниях столбчато-ленточного типа

Применение такой конструкции будет оправдано при выполнении строительных работ на участках с большой глубиной промерзания грунта.

В подобных ситуациях строительство обыкновенного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а мелкозаглубленная конструкция попросту не справится с возлагаемыми на нее задачами.

В таких условиях столбчато-ленточный фундамент является прекрасным вариантом. С обустройством подобной конструкции сможет справиться даже новичок.

Дополнительным преимуществом рассматриваемого основания является возможность его обустройства на наклонных участках. Но если подземный водоносный слой расположен чересчур близко к поверхности грунта от такого решения рекомендуется воздерживаться.

В рассматриваемой конструкции наибольшая часть нагрузки приходится на основу из столбов. При этом столбы должны быть размещены в земле не менее чем на 200 мм ниже точки промерзания почвы. Благодаря этому будут обеспечены максимальные показатели долговечности и надежности конструкции.

Чтобы в дальнейшем лента не поднималась под воздействием природных изменений строения грунта, ее нижнюю часть необходимо сделать несколько расширенной.

В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания. При этом нагрузки на грунт лента не оказывает.

При помощи ленты обеспечивается максимально равномерное распределение нагрузки на основные фундаментные столбы.

Фундамент должен быть сконструирован так, чтобы после полного завершения обустройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Благодаря наличию такого промежутка фундамент не получит никаких существенных повреждений даже при сильных вспучиваниях земли.

Из чего делать столбы?

Прежде чем приступать к самостоятельному обустройству столбчато-ленточного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.

Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.

Оптимальный диаметр деревянных столбов – 150-200 см.

Прежде чем заглублять столбы из рассматриваемого материала в грунт, их обязательно нужно обработать антисептической и антипиренной пропиткой. Благодаря такой обработке будет существенно повышена устойчивость материала к гниению, поражению вредителями и возгоранию.

Для гидроизоляции древесины оптимально подходят мастики на основе битума.

Для обустройства столбчато-ленточной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленные столбчатые фундаменты.

Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.

Важно, чтобы ширина столбов составляла не меньше 40 см.

Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.

Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Этапы обустройства фундамента

Возведение фундамента рассматриваемого типа выполняется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить мелкозаглубленную бетонную ленту.

Столбы

Перед началом работы определите оптимальную глубину столбчато-ленточного основания. На этом этапе учитывайте следующие параметры:

тип и особенности структуры грунта;
уровень промерзания земли;
глубину прохождения подземных вод.

Существуют мелкозаглубленные и заглубленные фундаментные конструкции. При обустройстве мелкозаглубленного основания столбы обычно погружаются в землю на 40 см, в случае же строительства заглубленного основания опоры углубляются на 10-50 см ниже точки промерзания почвы.

Шаг установки опор выдерживайте в границах 100-250 см в соответствии с будущей нагрузкой. Чем выше будут нагрузки на основание, тем меньшим должно быть пространство между устанавливаемыми опорами. Размещать опоры с шагом более 250 см профессиональные строители настоятельно не рекомендуют, т.к. это приведет к существенному уменьшению прочности готовой конструкции.

Приступайте к установке опорных столбов. Это довольно простая работа, выполняемая в несколько шагов.

Первый шаг. Подготовьте участок к предстоящим мероприятиям. Для этого снимите плодородный шар грунта и выровняйте площадку. Если верхний слой почвы на вашем участке глинистый, снимите его больший объем и засыпьте полученную основу небольшим слоем песка.

Второй шаг. Выполните разметку участка. Для этого подойдут любые подходящие колышки и заметная веревка. Нить натягивайте на расстоянии, соответствующем ширине будущей бетонной ленты.

Следите за углом пересечения шнуров. Важно, чтобы нити пересекались строго перпендикулярно.

Разметьте участки пересечения и примыкания внутренних перегородок и наружных стен строения, углы будущей конструкции и участки, которые будут подвергаться наиболее серьезным нагрузкам.

Третий шаг. Выройте траншею в месте обустройства ленточной части фундамента. Будет достаточно ямы глубиной порядка 400 мм. По ширине траншея должна на 70-100 мм превышать ширину ленты. Такой зазор необходим для монтажа досок опалубки.

Четвертый шаг. Сделайте углубления в местах будущей установки опорных столбов. В этом вам поможет бур или другое подходящее приспособление. Диаметр углублений подбирайте индивидуально в соответствии с предполагаемыми нагрузками на фундамент. Чем выше нагрузки, тем большим должен быть диаметр опорных столбов.

В случае если по проекту столбы будут залегать более чем на 100 см, обязательно установите подпорки из прочных досок. Они предотвратят осыпание грунта. Если ямы имеют глубину до 100 см, от установки подпорок можно отказаться.

Пятый шаг. Засыпьте дно каждого углубления 100-миллиметровым слоем просеянного песка.

Шестой шаг. Приступайте к обустройству столбов. В рассматриваемом примере опоры изготавливаются из асбестоцементных труб.

Предварительно выполните гидроизоляцию опор. Для этого оклейте их двойным слоем рубероида или другого аналогичного материала. Трубу с гидроизоляцией вставьте в углубление до упора.

Свяжите укрепляющий каркас из стальных прутков и вязальной проволоки. Используйте пруты диаметром 12-14 мм. Арматура должна иметь такую длину, чтобы ее верхние концы выступали из труб на 150-250 мм.

Приступайте к заливке. Сначала вам нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см высоты углублений, а затем выполнить заливку непосредственно труб.

Оставьте готовые столбы высыхать и набирать прочность.

Лента

Приступайте к обустройству ленточной части конструкции.

Первый шаг. Свяжите каркас из арматурных стержней и стальной вязальной проволоки. Сварите конструкцию и прикрутите ее к арматурным пруткам, торчащим из забетонированных опорных столбов.

Второй шаг. Выполните монтаж опалубки для заливки ленты. Опалубку собирайте из досок толщиной 40 мм и шириной порядка 150 мм. Доски можно заменить плитами ДСП, фанерой либо листовым металлом.

Третий шаг. Покройте внутреннюю поверхность опалубки влагоизоляционным материалом. Для гидроизоляции подойдет полиэтилен, также можно использовать более современные мембранные материалы.

Четвертый шаг. Залейте опалубку бетонным раствором. Для экономии времени и сил вы можете заказать готовый бетон. При желании раствор можно приготовить собственноручно. Заливку выполняйте за один заход. Раствор лейте горизонтально. Вертикальные стыки категорически запрещены – они дадут трещину еще до полного затвердевания бетона.

Залитый бетон обработайте специальным вибратором. Такая обработка избавит от пустот и лишнего воздуха. При отсутствии вибратора хотя бы проткните бетон арматурой в нескольких местах, а затем аккуратно заделайте отверстия бетоном.

Заливка будет сохнуть в течение месяца. Опалубку рекомендуется демонтировать исключительно после полного затвердения заливки. В течение некоторого времени (обычно это 1-1,5 недели) залитый бетон нужно дополнительно увлажнять, иначе он треснет.

Периодичность и продолжительность увлажнения определяйте индивидуально в соответствии с «поведением» бетона и погодными условиями.

Выполните гидроизоляцию затвердевшего и набравшего прочность бетона, засыпьте оставшиеся траншеи землей и приступайте к выполнению запланированных строительных мероприятий.

Удачной работы!
