Почему конденсатор не пропускает постоянный ток, но зато пропускает переменный?
- Конденсатор не пропускает ток он может только заряжаться и разряжаться
На постоянном токе конденсатор заряжается 1 раз а дальше становится бесполезным в цепи.
На пульсирующем токе когда напряжение повышается он заряжается (накапливает в себе электрическую энергию) , а когда напряжение от максимального уровня начинает снижаться он возвращает энергию в сеть стабилизируя при этом напряжение.
На переменном токе когда напряжение возрастает от 0 к максимуму конденсатор заряжается, когда снижается от максимума до 0 разряжается возвращая энергию обратно в сеть, когда полярность меняется все происходит точно также но с другой полярностью. - Ток течт только до тех пор, пока конденсатор заряжается.
В цепи постоянного тока конденсатор заряжается сравнительно быстро, после чего ток уменьшается и практически прекращается.
В цепи переменного тока конденсатор заряжается, затем напряжение меняет полярность, он начинает разряжаться, а потом заряжаться в обратную сторону, и т. д. - ток течт постоянно.
Ну представьте себе банку, в которую можно налить воду только до тех пор, пока она не заполнится. Если напряжение постоянное, банка заполнится и после этого ток прекратится. А если напряжение переменное - вода в банку заливается - выливается - заливается и т. д. - конденсатор работает как в переменном токе так и в постоянном, т. к. он заряжается на постоянном токе и не может никуда деть ту энергию, для этого в цепь соединяют через ключ обратную ветвь, для смены полярности, чтобы его разрядить и освободить место для новой порции, неа переменном на оборот, кандр заряжается и разряжается за счет перемены полярностей....
- спасибо ребята за классную информацию!!!
- в чисто физическом плане: конденсатор - есть развыв цепи, т. к. его прокладки не соприкасаются друг с другом, между ними диэлектрик. а как мы знаем диэлектрики не проводят электричесний ток. поэтому постоянный ток через него и не идт.
хотя.. .
Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора) , по окончании переходного процесса ток через конденсатор не течет, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.а для переменного тока конденсатор является частью колебательного контура. он играет роль накопителя электрической энергии и в сочетаниии с катушкой, они прекрасно сосуществуют, переобразовывая электрическую энегрию в магнитную и обратно со скоростью/частотой равной их собственной omega = 1/sqrt(C*L)
пример: такое явление как молния. думаю слышал. хотя плохой пример, там зарядка происходит через электризацию, изза трения атмосферного воздуха о поверхность земли. но пробой всегда как и в конденсаторе происходит только при достижении так называемого пробивного напряжения.
не знаю, помогло ли тебе это 🙂
- Конденсатор на самом деле не пропускает сквозь себя ток. Конденсатор сначала накапливает на своих обкладках заряды - на одной обкладке избыток электронов, на другой недостаток - а потом отдает их, в результате во внешней цепи электроны бегают туда-сюда - с одной обкладки убегают, на вторую прибегают, потом обратно. То есть движение электронов туда-сюда во внешней цепи обеспечивается, в ней идет ток - но не внутри конденсатора.
Сколько электронов может принять обкладка конденсатора при напряжении, в один вольт, называется емкостью конденсатора, но ее обычно измеряют не в триллионах электронов, а в условных единицах емкости - фарадах (микрофарадах, пикофарадах) .
Когда говорят, что ток идет через конденсатор, это просто упрощение. Все происходит так, как будто бы через конденсатор шел ток, хотя на самом деле ток идет только снаружи конденсатора.
Если углубляться в физику, то перераспределение энергии в поле между пластинами конденсатора называют током смещения в отличие от тока проводимости, представляющего собой перемещение зарядов, но ток смещения - это уже понятие из электродинамики, связанное с уравнениями Максвелла, совсем другой уровень абстракции.
Было рассказано об электролитических конденсаторах. В основном они применяются в цепях постоянного тока, в качестве фильтрующих емкостей в выпрямителях. Также без них не обойтись в развязывающих цепочках питания транзисторных каскадов, стабилизаторах и транзисторных фильтрах. При этом, как было сказано в статье, постоянного тока они не пропускают, а на переменном работать вовсе не хотят.
Для цепей переменного тока существуют неполярные конденсаторы, причем, множество их типов говорит о том, что условия работы очень разнообразные. В тех случаях, когда требуется высокая стабильность параметров, а частота достаточно высокая, применяются конденсаторы воздушные и керамические.
К параметрам таких конденсаторов предъявляются повышенные требования. В первую очередь это высокая точность (маленький допуск), а также незначительный температурный коэффициент емкости ТКЕ. Как правило, такие конденсаторы ставятся в колебательных контурах приемной и передающей радиоаппаратуры.
Если же частота невелика, например, частота осветительной сети или частоты звукового диапазона, то вполне возможно применение бумажных и металлобумажных конденсаторов.
Конденсаторы с бумажным диэлектриком имеют обкладки из тонкой металлической фольги, чаще всего алюминиевой. Толщина обкладок колеблется в пределах 5…10мкм, что зависит от конструкции конденсатора. Между обкладками вложен диэлектрик из конденсаторной бумаги, пропитанной изоляционным составом.
В целях повышения рабочего напряжения конденсатора бумага может быть положена в несколько слоев. Весь этот пакет скручивается, как ковровая дорожка, и помещается в корпус круглого или прямоугольного сечения. При этом, конечно, от обкладок делаются выводы, а корпус такого конденсатора ни с чем не соединен.
Бумажные конденсаторы используются в низкочастотных цепях при больших рабочих напряжениях и значительных токах. Одно из таких очень распространенных применений - включение трехфазного двигателя в однофазную сеть.
В металлобумажных конденсаторах роль обкладок выполняет распыленный в вакууме на конденсаторную бумагу тончайший слой металла, все того же алюминия. Конструкция конденсаторов такая же, как и бумажных, правда, габариты намного меньше. Область применения обоих типов примерно одинакова: цепи постоянного, пульсирующего и переменного тока.
Конструкция бумажных и металлобумажных конденсаторов, кроме емкости, обеспечивает этим конденсаторам еще и значительную индуктивность. Это приводит к тому, что на какой-то частоте бумажный конденсатор превращается в резонансный колебательный контур. Поэтому такие конденсаторы применяются лишь на частотах не более 1МГц. На рисунке 1 показаны бумажные и металлобумажные конденсаторы, выпускавшиеся в СССР.
Рисунок 1.
Старинные металлобумажные конденсаторы имели свойство самовосстановления после пробоя. Это были конденсаторы типов МБГ и МБГЧ, но теперь их заменили конденсаторы с керамическим или органическим диэлектриком типов К10 или К73.
В некоторых случаях, например, в аналоговых запоминающих устройствах, или по другому, устройствах выборки-хранения (УВХ) к конденсаторам предъявляются особые требования, в частности, малый ток утечки. Тогда на помощь приходят конденсаторы, диэлектрики которых выполнены из материалов с высоким сопротивлением. В первую очередь это фторопластовые, полистирольные и полипропиленовые конденсаторы. Несколько меньшее сопротивление изоляции у слюдяных, керамических и поликарбонатных конденсаторов.
Эти же конденсаторы используются в импульсных схемах, когда требуется высокая стабильность. В первую очередь для формирования различных временных задержек, импульсов определенной длительности, а также для задания рабочих частот различных генераторов.
Чтобы временные параметры схемы были еще более стабильны, в некоторых случаях рекомендуется использовать конденсаторы с повышенным рабочим напряжением: ничего плохого нет в том, чтобы в схему с напряжением 12В установить конденсатор с рабочим напряжением 400 или даже 630В. Места такой конденсатор займет, конечно, побольше, но и стабильность работы всей схемы в целом тоже увеличится.
Электрическая емкость конденсаторов измеряется в Фарадах Ф (F), но это величина очень большая. Достаточно сказать, что емкость Земного шара не превышает 1Ф. Во всяком случае, именно так написано в учебниках физики. 1 Фарада это емкость, при которой при заряде q в 1 кулон разность потенциалов (напряжение) на обкладках конденсатора составляет 1В.
Из только что сказанного следует, что Фарада величина очень большая, поэтому на практике чаще используются более мелкие единицы: микрофарады (мкФ, µF), нанофарады (нФ, nF) и пикофарады (пФ, pF). Эти величины получаются с помощью использования дольных и кратных приставок, которые показаны в таблице на рисунке 2.
Рисунок 2.
Современные детали становятся все меньше, поэтому не всегда удается на них нанести полную маркировку, все чаще пользуются различными системами условных обозначений. Все эти системы в виде таблиц и пояснений к ним можно найти в интернете. На конденсаторах, предназначенных для SMD монтажа, чаще всего не ставится вообще никаких обозначений. Их параметры можно прочитать на упаковке.
Для того, чтобы выяснить, как ведут себя конденсаторы в цепях переменного тока, предлагается проделать несколько простейших опытов. При этом, каких-то особых требований к конденсаторам не предъявляется. Вполне подойдут самые обычные бумажные или металлобумажные конденсаторы.
Конденсаторы проводят переменный ток
Чтобы убедиться в этом воочию, достаточно собрать несложную схему, показанную на рисунке 3.
Рисунок 3.
Сначала надо включить лампу через конденсаторы C1 и C2, соединенные параллельно. Лампа будет светиться, но не очень ярко. Если теперь добавить еще конденсатор C3, то свечение лампы заметно увеличится, что говорит о том, что конденсаторы оказывают сопротивлению прохождению переменного тока. Причем, параллельное соединение, т.е. увеличение емкости, это сопротивление снижает.
Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.
Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.
После этого подключения достаточно просто понаблюдать за счетчиком, чтобы убедиться, что он стоит на месте, хотя по расчетам такой конденсатор эквивалентен по сопротивлению лампе накаливания мощностью около 50Вт. Спрашивается, почему не крутит счетчик? Об этом тоже будет рассказано в следующей статье.
Во всех радиотехнических и электронных устройствах кроме транзисторов и микросхем применяются конденсаторы. В одних схемах их больше, в других меньше, но совсем без конденсаторов не бывает практически ни одной электронной схемы.
При этом конденсаторы могут выполнять в устройствах самые разные задачи. Прежде всего, это емкости в фильтрах выпрямителей и стабилизаторов. С помощью конденсаторов передается сигнал между усилительными каскадами, строятся фильтры низких и высоких частот, задаются временные интервалы в выдержках времени и подбирается частота колебаний в различных генераторах.
Свою родословную конденсаторы ведут от , которую в середине XVIII века в своих опытах использовал голландский ученый Питер ван Мушенбрук. Жил он в городе Лейдене, так что нетрудно догадаться, почему так называлась эта банка.
Собственно это и была обыкновенная стеклянная банка, выложенная внутри и снаружи оловянной фольгой - станиолем. Использовалась она в тех же целях, как и современная алюминиевая, но тогда алюминий открыт еще не был.
Единственным источником электричества в те времена была электрофорная машина, способная развивать напряжение до нескольких сотен киловольт. Вот от нее и заряжали лейденскую банку. В учебниках физики описан случай, когда Мушенбрук разрядил свою банку через цепь из десяти гвардейцев взявшихся за руки.
В то время никто не знал, что последствия могут быть трагическими. Удар получился достаточно чувствительным, но не смертельным. До этого не дошло, ведь емкость лейденской банки была незначительной, импульс получился очень кратковременным, поэтому мощность разряда была невелика.
Как устроен конденсатор
Устройство конденсатора практически ничем не отличается от лейденской банки: все те же две обкладки, разделенные диэлектриком. Именно так на современных электрических схемах изображаются конденсаторы. На рисунке 1 показано схематичное устройство плоского конденсатора и формула для его расчета.
Рисунок 1. Устройство плоского конденсатора
Здесь S - площадь пластин в квадратных метрах, d - расстояние между пластинами в метрах, C - емкость в фарадах, ε - диэлектрическая проницаемость среды. Все величины, входящие в формулу, указаны в системе СИ. Эта формула справедлива для простейшего плоского конденсатора: можно просто расположить рядом две металлические пластины, от которых сделаны выводы. Диэлектриком может служить воздух.
Из этой формулы можно понять, что емкость конденсатора тем больше, чем больше площадь пластин и чем меньше расстояние между ними. Для конденсаторов с другой геометрией формула может быть иной, например, для емкости одиночного проводника или . Но зависимость емкости от площади пластин и расстояния между ними та же, что и у плоского конденсатора: чем больше площадь и чем меньше расстояние, тем больше емкость.
На самом деле пластины не всегда делаются плоскими. У многих конденсаторов, например металлобумажных, обкладки представляют собой алюминиевую фольгу свернутую вместе с бумажным диэлектриком в плотный клубок, по форме металлического корпуса.
Для увеличения электрической прочности тонкая конденсаторная бумага пропитывается изолирующими составами, чаще всего трансформаторным маслом. Такая конструкция позволяет делать конденсаторы с емкостью до нескольких сотен микрофарад. Примерно так же устроены конденсаторы и с другими диэлектриками.
Формула не содержит никаких ограничений на площадь пластин S и расстояние между пластинами d. Если предположить, что пластины можно развести очень далеко, и при этом площадь пластин сделать совсем незначительной, то какая-то емкость, пусть небольшая, все равно останется. Подобное рассуждение говорит о том, что даже просто два проводника, расположенные по соседству, обладают электрической емкостью.
Этим обстоятельством широко пользуются в высокочастотной технике: в некоторых случаях конденсаторы делаются просто в виде дорожек печатного монтажа, а то и просто двух скрученных вместе проводков в полиэтиленовой изоляции. Обычный провод-лапша или кабель также обладают емкостью, причем с увеличением длины она увеличивается.
Кроме емкости C, любой кабель обладает еще и сопротивлением R. Оба этих физических свойства распределены по длине кабеля, и при передаче импульсных сигналов работают как интегрирующая RC - цепочка, показанная на рисунке 2.
Рисунок 2.
На рисунке все просто: вот схема, вот входной сигнал, а вот он же на выходе. Импульс искажается до неузнаваемости, но это сделано специально, для чего и собрана схема. Пока же речь идет о влиянии емкости кабеля на импульсный сигнал. Вместо импульса на другом конце кабеля появится вот такой «колокол», а если импульс короткий, то он может и вовсе не дойти до другого конца кабеля, вовсе пропасть.
Исторический факт
Здесь вполне уместно вспомнить историю о том, как прокладывали трансатлантический кабель. Первая попытка в 1857 году потерпела неудачу: телеграфные точки - тире (прямоугольные импульсы) искажались так, что на другом конце линии длиной 4000 км разобрать ничего не удалось.
Вторая попытка была предпринята в 1865 году. К этому времени английский физик У. Томпсон разработал теорию передачи данных по длинным линиям. В свете этой теории прокладка кабеля оказалась более удачной, сигналы принять удалось.
За этот научный подвиг королева Виктория пожаловала ученого рыцарством и титулом лорда Кельвина. Именно так назывался небольшой город на побережье Ирландии, где начиналась прокладка кабеля. Но это просто к слову, а теперь вернемся к последней букве в формуле, а именно, к диэлектрической проницаемости среды ε.
Немножко о диэлектриках
Эта ε стоит в знаменателе формулы, следовательно, ее увеличение повлечет за собой возрастание емкости. Для большинства используемых диэлектриков, таких как воздух, лавсан, полиэтилен, фторопласт эта константа практически такая же, как у вакуума. Но вместе с тем существует много веществ, диэлектрическая проницаемость которых намного выше. Если воздушный конденсатор залить ацетоном или спиртом, то его емкость возрастет раз в 15…20.
Но подобные вещества обладают кроме высокой ε еще и достаточно высокой проводимостью, поэтому такой конденсатор заряд держать будет плохо, он быстро разрядится сам через себя. Это вредное явление называется током утечки. Поэтому для диэлектриков разрабатываются специальные материалы, которые позволяют при высокой удельной емкости конденсаторов обеспечивать приемлемые токи утечки. Именно этим и объясняется такое разнообразие видов и типов конденсаторов, каждый из которых предназначен для конкретных условий.
Наибольшей удельной емкостью (соотношение емкость / объем) обладают . Емкость «электролитов» достигает до 100 000 мкФ, рабочее напряжение до 600В. Такие конденсаторы работают хорошо только на низких частотах, чаще всего в фильтрах источников питания. Электролитические конденсаторы включаются с соблюдением полярности.
Электродами в таких конденсаторах является тонкая пленка из оксида металлов, поэтому часто эти конденсаторы называют оксидными. Тонкий слой воздуха между такими электродами не очень надежный изолятор, поэтому между оксидными обкладками вводится слой электролита. Чаще всего это концентрированные растворы кислот или щелочей.
На рисунке 3 показан один из таких конденсаторов.
Рисунок 3. Электролитический конденсатор
Чтобы оценить размеры конденсатора рядом с ним сфотографировался простой спичечный коробок. Кроме достаточно большой емкости на рисунке можно разглядеть еще и допуск в процентах: ни много ни мало 70% от номинальной.
В те времена, когда компьютеры были большими и назывались ЭВМ, такие конденсаторы стояли в дисководах (по-современному HDD). Информационная емкость таких накопителей теперь может вызвать лишь улыбку: на двух дисках диаметром 350 мм хранилось 5 мегабайт информации, а само устройство весило 54 кг.
Основным назначением показанных на рисунке суперконденсаторов был вывод магнитных головок из рабочей зоны диска при внезапном отключении электроэнергии. Такие конденсаторы могли хранить заряд несколько лет, что было проверено на практике.
Чуть ниже с электролитическими конденсаторами будет предложено проделать несколько простых опытов, чтобы понять, что может делать конденсатор.
Для работы в цепях переменного тока выпускаются неполярные электролитические конденсаторы, вот только достать их почему-то очень непросто. Чтобы как-то эту проблему обойти, обычные полярные «электролиты» включают встречно-последовательно: плюс-минус-минус-плюс.
Если полярный электролитический конденсатор включить в цепь переменного тока, то сначала он будет греться, а потом раздастся взрыв. Отечественные старые конденсаторы разлетались во все стороны, импортные же имеют специальное приспособление, позволяющее избежать громких выстрелов. Это, как правило, либо крестовая насечка на донышке конденсатора, либо отверстие с резиновой пробкой, расположенное там же.
Очень не любят электролитические конденсаторы повышенного напряжения, даже если полярность соблюдена. Поэтому никогда не надо ставить «электролиты» в цепь, где предвидится напряжение близкое к максимальному для данного конденсатора.
Иногда в некоторых, даже солидных форумах, начинающие задают вопрос: «На схеме означен конденсатор 470µF * 16V, а у меня есть 470µF * 50V, можно ли его поставить?». Да, конечно можно, вот обратная замена недопустима.
Конденсатор может накапливать энергию
Разобраться с этим утверждением поможет простая схема, показанная на рисунке 4.
Рисунок 4. Схема с конденсатором
Главным действующим лицом этой схемы является электролитический конденсатор C достаточно большой емкости, чтобы процессы заряда - разряда протекали медленно, и даже очень наглядно. Это дает возможность наблюдать работу схемы визуально с помощью обычной лампочки от карманного фонаря. Фонари эти давно уступили место современным светодиодным, но лампочки для них продаются до сих пор. Поэтому, собрать схему и провести простые опыты очень даже просто.
Может быть, кто-то скажет: «А зачем? Ведь и так все очевидно, да если еще и описание почитать…». Возразить тут, вроде, нечего, но любая, даже самая простая вещь остается в голове надолго, если ее понимание пришло через руки.
Итак, схема собрана. Как она работает?
В положении переключателя SA, показанном на схеме, конденсатор C заряжается от источника питания GB через резистор R по цепи: +GB __ R __ SA __ C __ -GB. Зарядный ток на схеме показан стрелкой с индексом iз. Процесс заряда конденсатора показан на рисунке 5.
Рисунок 5. Процесс заряда конденсатора
На рисунке видно, что напряжение на конденсаторе возрастает по кривой линии, в математике называемой экспонентой. Ток заряда прямо-таки зеркально отражает напряжение заряда. По мере того, как напряжение на конденсаторе растет, ток заряда становится все меньше. И только в начальный момент соответствует формуле, показанной на рисунке.
Через некоторое время конденсатор зарядится от 0В до напряжения источника питания, в нашей схеме до 4,5В. Весь вопрос в том, как это время определить, сколько ждать, когда же конденсатор зарядится?
Постоянная времени «тау» τ = R*C
В этой формуле просто перемножаются сопротивление и емкость последовательно соединенных резистора и конденсатора. Если, не пренебрегая системой СИ, подставить сопротивление в Омах, емкость в Фарадах, то результат получится в секундах. Именно это время необходимо для того, чтобы конденсатор зарядился до 36,8% напряжения источника питания. Соответственно для заряда практически до 100% потребуется время 5* τ.
Часто, пренебрегая системой СИ, подставляют в формулу сопротивление в Омах, а емкость в микрофарадах, тогда время получится в микросекундах. В нашем случае результат удобнее получить в секундах, для чего придется микросекунды просто умножить на миллион, а проще говоря, переместить запятую на шесть знаков влево.
Для схемы, показанной на рисунке 4, при емкости конденсатора 2000мкФ и сопротивлении резистора 500Ω постоянная времени получится τ = R*C = 500 * 2000 = 1000000 микросекунд или ровно одна секунда. Таким образом, придется подождать приблизительно 5 секунд, пока конденсатор зарядится полностью.
Если по истечении указанного времени переключатель SA перевести в правое положение, то конденсатор C разрядится через лампочку EL. В этот момент получится короткая вспышка, конденсатор разрядится и лампочка погаснет. Направление разряда конденсатора показано стрелкой с индексом iр. Время разряда также определяется постоянной времени τ. График разряда показан на рисунке 6.
Рисунок 6. График разряда конденсатора
Конденсатор не пропускает постоянный ток
Убедиться в этом утверждении поможет еще более простая схема, показанная на рисунке 7.
Рисунок 7. Схема с конденсатором в цепи постоянного тока
Если замкнуть переключатель SA, то последует кратковременная вспышка лампочки, что свидетельствует о том, что конденсатор C зарядился через лампочку. Здесь же показан и график заряда: в момент замыкания переключателя ток максимальный, по мере заряда конденсатора уменьшается, а через некоторое время прекращается совсем.
Если конденсатор хорошего качества, т.е. с малым током утечки (саморазряда) повторное замыкание выключателя к вспышке не приведет. Для получения еще одной вспышки конденсатор придется разрядить.
Конденсатор в фильтрах питания
Конденсатор ставится, как правило, после выпрямителя. Чаще всего выпрямители делаются двухполупериодными. Наиболее распространенные схемы выпрямителей показаны на рисунке 8.
Рисунок 8. Схемы выпрямителей
Однополупериодные выпрямители также применяются достаточно часто, как правило, в тех случаях, когда мощность нагрузки незначительна. Самым ценным качеством таких выпрямителей является простота: всего один диод и обмотка трансформатора.
Для двухполупериодного выпрямителя емкость конденсатора фильтра можно рассчитать по формуле
C = 1000000 * Po / 2*U*f*dU, где C емкость конденсатора мкФ, Po мощность нагрузки Вт, U напряжение на выходе выпрямителя В, f частота переменного напряжения Гц, dU амплитуда пульсаций В.
Большое число в числителе 1000000 переводит емкость конденсатора из системных Фарад в микрофарады. Двойка в знаменателе представляет собой число полупериодов выпрямителя: для однополупериодного на ее месте появится единица
C = 1000000 * Po / U*f*dU,
а для трехфазного выпрямителя формула примет вид C = 1000000 * Po / 3*U*f*dU.
Суперконденсатор - ионистор
В последнее время появился новый класс электролитических конденсаторов, так называемый . По своим свойствам он похож на аккумулятор, правда, с несколькими ограничениями.
Заряд ионистора до номинального напряжения происходит в течение короткого времени, буквально за несколько минут, поэтому его целесообразно использовать в качестве резервного источника питания. По сути ионистор прибор неполярный, единственное, чем определяется его полярность это зарядкой на заводе - изготовителе. Чтобы в дальнейшем эту полярность не перепутать она указывается знаком +.
Большую роль играют условия эксплуатации ионисторов. При температуре 70˚C при напряжении 0,8 от номинального гарантированная долговечность не более 500 часов. Если же прибор будет работать при напряжении 0,6 от номинального, а температура не превысит 40 градусов, то исправная работа возможна в течение 40 000 часов и более.
Наиболее распространенное применение ионистора это источники резервного питания. В основном это микросхемы памяти или электронные часы. В этом случае основным параметром ионистора является малый ток утечки, его саморазряд.
Достаточно перспективным является использование ионисторов совместно с солнечными батареями. Здесь также сказывается некритичность к условию заряда и практически неограниченное число циклов заряд-разряд. Еще одно ценное свойство в том, что ионистор не нуждается в обслуживании.
Пока получилось рассказать, как и где работают электролитические конденсаторы, причем, в основном в цепях постоянного тока. О работе конденсаторов в цепях переменного тока будет рассказано в другой статье - .
Постоянного напряжения и выставляем на его крокодилах напряжение в 12 Вольт. Лампочку тоже берем на 12 Вольт. Теперь между одним щупом блока питания и лампочки вставляем конденсатор:
Не-а, не горит.
А вот если напрямую сделать, то горит:
Отсюда напрашивается вывод: постоянный ток через конденсатор не течет!
Если честно, то в самый начальный момент подачи напряжения ток все-таки течет на доли секунды. Все зависит от емкости конденсатора.
Конденсатор в цепи переменного тока

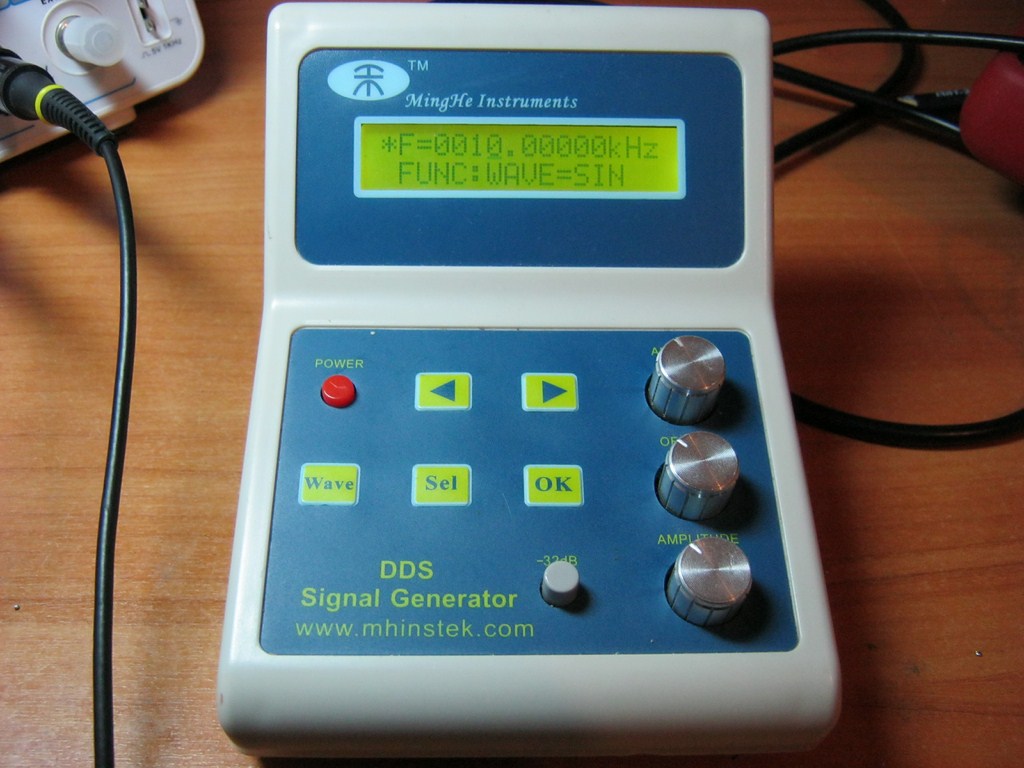

Итак, чтобы узнать, течет ли переменный ток через конденсатор, нам нужен генератор переменного тока. Думаю, этот генератор частоты вполне сойдет:
Так как китайский генератор у меня очень слабенький, то мы вместо нагрузки-лампочки будем использовать простой на 100 Ом. Также возьмем и конденсатор емкостью в 1 микрофарад:
Спаиваем как-то вот так и подаем сигнал с генератора частоты:
Далее за дело берется . Что такое осциллограф и с чем его едят, читаем здесь . Будем использовать сразу два канала. На одном экране будут высвечиваться сразу два сигнала. Здесь на экранчике уже видны наводки от сети 220 Вольт. Не обращайте внимание.
Будем подавать переменное напряжение и смотреть сигналы, как говорят профессиональные электронщики, на входе и на выходе. Одновременно.
Все это будет выглядеть примерно вот так:
Итак, если у нас частота нулевая, то это значит постоянный ток. Постоянный ток, как мы уже видели, конденсатор не пропускает. С этим вроде бы разобрались. Но что будет, если подать синусоиду с частотой в 100 Герц?
На дисплее осциллографа я вывел такие параметры, как частота сигнала и его амплитуда: F – это частота, Ma – амплитуда (эти параметры пометил белой стрелочкой). Первый канал помечен красным цветом, а второй канал – желтым, для удобства восприятия.
Красная синусоида показывает сигнал, который выдает нам китайский генератор частоты. Желтая синусоида – это то, что мы уже получаем на нагрузке. В нашем случае нагрузкой является резистор. Ну вот, собственно, и все.
Как вы видите на осциллограмме выше, с генератора я подаю синусоидальный сигнал с частотой в 100 Герц и амплитудой в 2 Вольта. На резисторе мы уже видим сигнал с такой же частотой (желтый сигнал), но его амплитуда составляет каких-то 136 милливольт. Да еще и сигнал получился какой-то “лохматый”. Это связано с так называемыми “ “. Шум – это сигнал с маленькой амплитудой и беспорядочным изменением напряжения. Он может быть вызван самими радиоэлементами, а также это могут быть помехи, которые ловятся из окружающего пространства. Например очень хорошо “шумит” резистор. Значит “лохматость” сигнала – это сумма синусоиды и шума.
Амплитуда желтого сигнала стала меньше, да еще и график желтого сигнала сдвигается влево, то есть опережает красный сигнал, или научным языком, появляется сдвиг фаз . Опережает именно фаза, а не сам сигнал. Если бы опережал сам сигнал, то у нас бы тогда получилось, что сигнал на резисторе появлялся бы по времени раньше, чем сигнал, поданный на него через конденсатор. Получилось бы какое-те перемещение во времени:-), что конечно же, невозможно.
Сдвиг фаз – это разность между начальными фазами двух измеряемых величин . В данном случае напряжения. Для того, чтобы произвести замер сдвига фаз, должно быть условие, что у этих сигналов одна и та же частота . Амплитуда может быть любой. Ниже на рисунке приведен этот самый сдвиг фаз или, как еще его называют, разность фаз :
Давайте увеличим частоту на генераторе до 500 Герц
На резисторе уже получили 560 милливольта. Сдвиг фаз уменьшается.
Увеличиваем частоту до 1 КилоГерца
На выходе у нас уже 1 Вольт.
Ставим частоту 5 Килогерц
Амплитуда 1,84 Вольта и сдвиг фаз явно стает меньше
Увеличиваем до 10 Килогерц
Амплитуда уже почти такая же как и на входе. Сдвиг фаз менее заметен.
Ставим 100 Килогерц:
Сдвига фаз почти нет. Амплитуда почти такая же, как и на входе, то есть 2 Вольта.
Отсюда делаем глубокомысленные выводы:
Чем больше частота, тем меньшее сопротивление конденсатор оказывает переменному току. Сдвиг фаз убывает с увеличением частоты почти до нуля. На бесконечно низких частотах его величина составляет 90 градусов или π/2 .
Если построить обрезок графика, то получится типа что-то этого:
По вертикали я отложил напряжение, по горизонтали – частоту.
Итак, мы с вами узнали, что сопротивление конденсатора зависит от частоты. Но только ли от частоты? Давайте возьмем конденсатор емкостью в 0,1 микрофарад, то есть номиналом в 10 раз меньше, чем предыдущий и снова прогоним по этим же частотам.
Смотрим и анализируем значения:
Внимательно сравните амплитудные значения желтого сигнала на одной и той же частоте, но с разными номиналами конденсатора. Например, на частоте в 100 Герц и номиналом конденсатора в 1 мкФ амплитуда желтого сигнала равнялась 136 милливольт, а на этой же самой частоте амплитуда желтого сигнала, но с конденсатором в 0,1 мкФ уже была 101 милливольт(в реальности еще меньше из за помех). На частоте 500 Герц – 560 милливольт и 106 милливольт соответственно, на частоте в 1 Килогерц – 1 Вольт и 136 милливольт и так далее.
Отсюда вывод напрашивается сам собой: при уменьшении номинала конденсатора его сопротивление стает больше.
С помощью физико-математических преобразований физики и математики вывели формулу для расчета сопротивления конденсатора. Прошу любить и жаловать:
где, Х С – это сопротивление конденсатора, Ом
П – постоянная и равняется приблизительно 3,14
F – частота, измеряется в Герцах
С – емкость, измеряется в Фарадах
Так вот, поставьте в эту формулу частоту в ноль Герц. Частота в ноль Герц – это и есть постоянный ток. Что получится? 1/0=бесконечность или очень большое сопротивление. Короче говоря, обрыв цепи.
Заключение
Забегая вперед, могу сказать, что в данном опыте мы получили (ФВЧ). С помощью простого конденсатора и резистора, применив где-нибудь в звуковой аппаратуре такой фильтр на динамик, в динамике мы будет слышать только писклявые высокие тона. А вот частоту баса как раз и заглушит такой фильтр. Зависимость сопротивления конденсатора от частоты очень широко используется в радиоэлектронике, особенно в различных фильтрах, где надо погасить одну частоту и пропустить другую.
На вопрос Почему конденсатор не пропускает постоянный ток, но зато пропускает переменный? заданный автором Sodd15 sodd
лучший ответ это Ток течёт только до тех пор, пока конденсатор заряжается.
В цепи постоянного тока конденсатор заряжается сравнительно быстро, после чего ток уменьшается и практически прекращается.
В цепи переменного тока конденсатор заряжается, затем напряжение меняет полярность, он начинает разряжаться, а потом заряжаться в обратную сторону, и т. д. - ток течёт постоянно.
Ну представьте себе банку, в которую можно налить воду только до тех пор, пока она не заполнится. Если напряжение постоянное, банка заполнится и после этого ток прекратится. А если напряжение переменное - вода в банку заливается - выливается - заливается и т. д.
Ответ от Просунуться
[новичек]
спасибо ребята за классную информацию!!!
Ответ от Avotara
[гуру]
Конденсатор не пропускает ток он может только заряжаться и разряжаться
На постоянном токе конденсатор заряжается 1 раз а дальше становится бесполезным в цепи.
На пульсирующем токе когда напряжение повышается он заряжается (накапливает в себе электрическую энергию) , а когда напряжение от максимального уровня начинает снижаться он возвращает энергию в сеть стабилизируя при этом напряжение.
На переменном токе когда напряжение возрастает от 0 к максимуму конденсатор заряжается, когда снижается от максимума до 0 разряжается возвращая энергию обратно в сеть, когда полярность меняется все происходит точно также но с другой полярностью.
Ответ от Вровень
[гуру]
Конденсатор на самом деле не пропускает сквозь себя ток. Конденсатор сначала накапливает на своих обкладках заряды - на одной обкладке избыток электронов, на другой недостаток - а потом отдает их, в результате во внешней цепи электроны бегают туда-сюда - с одной обкладки убегают, на вторую прибегают, потом обратно. То есть движение электронов туда-сюда во внешней цепи обеспечивается, в ней идет ток - но не внутри конденсатора.
Сколько электронов может принять обкладка конденсатора при напряжении, в один вольт, называется емкостью конденсатора, но ее обычно измеряют не в триллионах электронов, а в условных единицах емкости - фарадах (микрофарадах, пикофарадах).
Когда говорят, что ток идет через конденсатор, это просто упрощение. Все происходит так, как будто бы через конденсатор шел ток, хотя на самом деле ток идет только снаружи конденсатора.
Если углубляться в физику, то перераспределение энергии в поле между пластинами конденсатора называют током смещения в отличие от тока проводимости, представляющего собой перемещение зарядов, но ток смещения - это уже понятие из электродинамики, связанное с уравнениями Максвелла, совсем другой уровень абстракции.
Ответ от сосочек
[гуру]
в чисто физическом плане: конденсатор - есть развыв цепи, т. к. его прокладки не соприкасаются друг с другом, между ними диэлектрик. а как мы знаем диэлектрики не проводят электричесний ток. поэтому постоянный ток через него и не идёт.
хотя...
Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора) , по окончании переходного процесса ток через конденсатор не течет, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.
а для переменного тока конденсатор является частью колебательного контура. он играет роль накопителя электрической энергии и в сочетаниии с катушкой, они прекрасно сосуществуют, переобразовывая электрическую энегрию в магнитную и обратно со скоростью/частотой равной их собственной omega = 1/sqrt(C*L)
пример: такое явление как молния. думаю слышал. хотя плохой пример, там зарядка происходит через электризацию, изза трения атмосферного воздуха о поверхность земли. но пробой всегда как и в конденсаторе происходит только при достижении так называемого пробивного напряжения.
не знаю, помогло ли тебе это 🙂
Ответ от Legend@
[новичек]
конденсатор работает как в переменном токе так и в постоянном, т. к. он заряжается на постоянном токе и не может никуда деть ту энергию, для этого в цепь соединяют через ключ обратную ветвь, для смены полярности, чтобы его разрядить и освободить место для новой порции, неа переменном на оборот, кандёр заряжается и разряжается за счет перемены полярностей....
