Монолитный столбчатый свайный фундамент. Фундамент свайный с монолитным ростверком

Самым надежным из существующих фундаментов считается монолитная плита с ростверком. Правильным названием конструкции является чашеобразная плита. Однако, индивидуальные застройщики часто путают элементы фундаментов. В данном случае ростверком именуется цокольная часть (ребра жесткости).

Комбинированный фундамент в виде ленты на монолитной плите применяется в нескольких случаях:

• нестабильный грунт – по каким либо причинам застройщика не устраивает свайно-винтовой фундамент, на рыхлых, сыпучих, подрабатываемых, насыпных почвах решено залить плиту;
• необходимость высокого цоколя – кирпичный, блочный цоколь имеет меньший ресурс, нежели железобетон, проектировщиком принято решение о заливке цоколя на плите в опалубку;
• подвальный этаж в проекте – если при глубине 1,7 м не удается достичь слоев с нормальной несущей способностью, лента, служащая стенами цокольного уровня, опирается на плиту.

Застройщики обычно называют плитой с ростверком первые два варианта, в которых плита имеет небольшое (0,2 – 0,4 м) заглубление, либо заливается выше земли. Однако устройство заглубленной плиты с высокой монолитной лентой сложнее всего в изготовлении. Поэтому ниже будет рассмотрена именно эта технология.

Если по результатам расчетов эксплуатационным требованиям удовлетворяет плита на поверхности, ростверк необходим в качестве цоколя здания, достаточно уменьшить высоту опалубки. Других отличий в указанных технологиях не существует.

Изыскания и расчет

Для расчетов характеристик плиты необходимы результаты геологических изысканий. Их производят специализированные организации, имеющие допуск СРО, в соответствии с нормативами СП 11-105, 11-104, 11-102, .

• расстояние между двумя поясами армирования – 10 см;
• толщина арматуры периодического сечения – 10 – 14 мм;
• защитный слой (глубина, на которую арматура погружена в бетон) – 2 – 7 см (обычно 3 см снизу, 4 см сверху).

Несущая способность всегда имеет многократный запас даже для трехэтажного коттеджа с мансардой (максимально допустимая для малоэтажной застройки величина).

Ленточный фундамент под несущими стенами на верхней грани плиты в данном случае должен соответствовать условиям:

• нормальное опирание стенового материала – допускается нависание кирпичной кладки 10 см (несколькими рядами) в каждую сторону, для срубов, «каркасников» достаточно 20 см ширины ленты;
• прочность по боковым нагрузкам – внутри подвального этажа отсутствует обратная засыпка, боковые подвижки грунта при вспучивании ничем не компенсируются.

При соблюдении этих условий автоматически выдерживаются минимальные размеры армирования, аналогичные вышеприведенным для плитной части фундамента.

Разметка и земляные работы

Роем котлован под будущий фундамент.

Для бетонирования плиты на глубине 1,7 – 2,5 м необходим котлован соответствующего размера. Однако при разметке пятна застройки необходимо учесть следующие факторы:

• при монтаже опалубки для плитной части необходим доступ рабочих к наружному периметру конструкции (+ 0,5 – 0,8 м к размеру котлована);
• для установки щитов опалубки ленточной части понадобятся шнуры по осям несущих стен + струны по наружным граням ленты.

Для изготовления дренажной системы по периметру подошвы фундамента дополнительно увеличивать котлован не нужно. Плита и фундаментная лента в обязательном порядке гидроизолируются оклеечными, обмазочными, объемными (проникающими) составами перед обратной засыпкой.

Делаем углубления под дренаж, при необходимости.

В отличие от плавающей плиты на поверхности грунта, узлы ввода инженерных систем расположены в стенах подвала, что резко повышает ремонтопригодность коммуникаций. Разметка происходит по стандартной технологии:

• обноски в 1,5 – 2 м от края котлована – две штуки для каждой оси, по два шнура на каждой стене (боковые грани ленты);
• черта по периметру котлована – известковым раствором или мелом на грунте рисуют контуры для выемки грунта, особая точность здесь не требуется.

Застилаем на дно котлована геотекстиль.

Ввиду больших объемов работ и необходимости вывоза грунта с участка, без спецтехники в этом случае обойтись крайне сложно.

Подложка

Засыпаем на дно 20 см щебня. Обязательно утрамбовываем его виброплитой.

Для любого фундамента необходим подстилающий слой из нерудного материала. Песком, щебнем выравнивается основание траншеи, обеспечиваются дренажные свойства конструкции. Существуют несколько вариантов подложки:

• песок 40 см – каждые 10 см разравнивается, уплотняются виброплитой (по окончании процесса на песке не должно оставаться следов от обуви рабочих), применяется при глубине УГВ (уровень грунтовых вод) на 1 м ниже плиты;
• щебень 40 см – трамбовка аналогична предыдущему случаю, используется при высоком УГВ, так как инертный материал обладает лучшими дренажными свойствами, стабильностью геометрии (песок в воде превращается в вязкую субстанцию, снижается расчетное сопротивление грунта, возможно проседание фундамента);
• песок 20 см + щебень 20 см – самый популярный вариант у индивидуальных застройщиков (песок дешевле щебня), методика пригодна для высокого УГВ, однако для защиты гидростеклоизола от повреждения поверх щебня придется залить 5 см подбетонку;
• щебень 20 см + песок 20 см – технология позволяет обойтись без подбетонки, защищающей гидроизоляционный ковер от проколов щебнем.

Поверх щебня засыпаем 20 см песка, так же уплотняем его виброплитой.

Нижний слой инертного материала укладывается на геотекстильный ковер, предотвращающий смешивание щебня или песка с грунтом. Ленточный фундамент опирается на плиту, связывается с ней общей арматурой, подстилающий слой не требуется.

Перед изготовлением подложки необходимо смонтировать дренажную канализацию по схеме:

• колодцы смотровые – расположены в углах фундамента, через 4 м на боковых сторонах, изготавливаются из заглушенных труб (гладкая, гофра) диаметра 40 – 100 см;
• горизонтальные участки – гофрированные, гладкостенные перфорированные дрены в двухслойной геотекстильной обмотке, прерываются внутри колодцев для обеспечения доступа инструмента для прочистки системы.

Для дренажа изготавливаются траншеи по периметру фундамента на глубине подошвы плиты. Они должны иметь уклон в общую сторону, соединены в один контур, с подземной емкостью, в который будут собраны стоки. Для обеспечения высокого ресурса дрены, колодцы монтируются на 10 см слой щебня 5/20 мм по слою геотекстиля. Трубы засыпаются по бокам, сверху этим же природным фильтром, снова укрываются геотекстилем.

Промышленность выпускает сборные колодцы для дренажных систем с готовыми узлами ввода горизонтальных труб. Они обходятся дороже самодельных вариантов, обеспечивают надежную герметичность стыков.

Бетонная подготовка и гидроизоляция

Выставляем опалубку для плиты и укладываем утеплитель, если это предусмотрено проектом.

Подошве плитного фундамента необходима защита от намокания, напорных грунтовых вод. Для этого используются мембраны, полиэтиленовые пленки (0,15 мм минимум), рулонные материалы (гидростеклоизол, Бикрост, Технониколь).

Укладываем гидроизоляцию.

Если верхний подстилающий слой выполнен из щебня, целостность гидроизоляционного ковра будет нарушена камешками (множественные проколы после нагружения фундамента). Поэтому для защиты гидроизоляции в этом случае используется подбетонка:

• по периметру котлована монтируется опалубка высотой 7 – 10 см;
• заливается 5 – 7 см стяжка из бетона В7,5 без армирования.

Фундаментная лента не имеет контакта подошвы с грунтом, поэтому гидроизолируется позже, после распалубки всей конструкции.

Опалубка и армирование

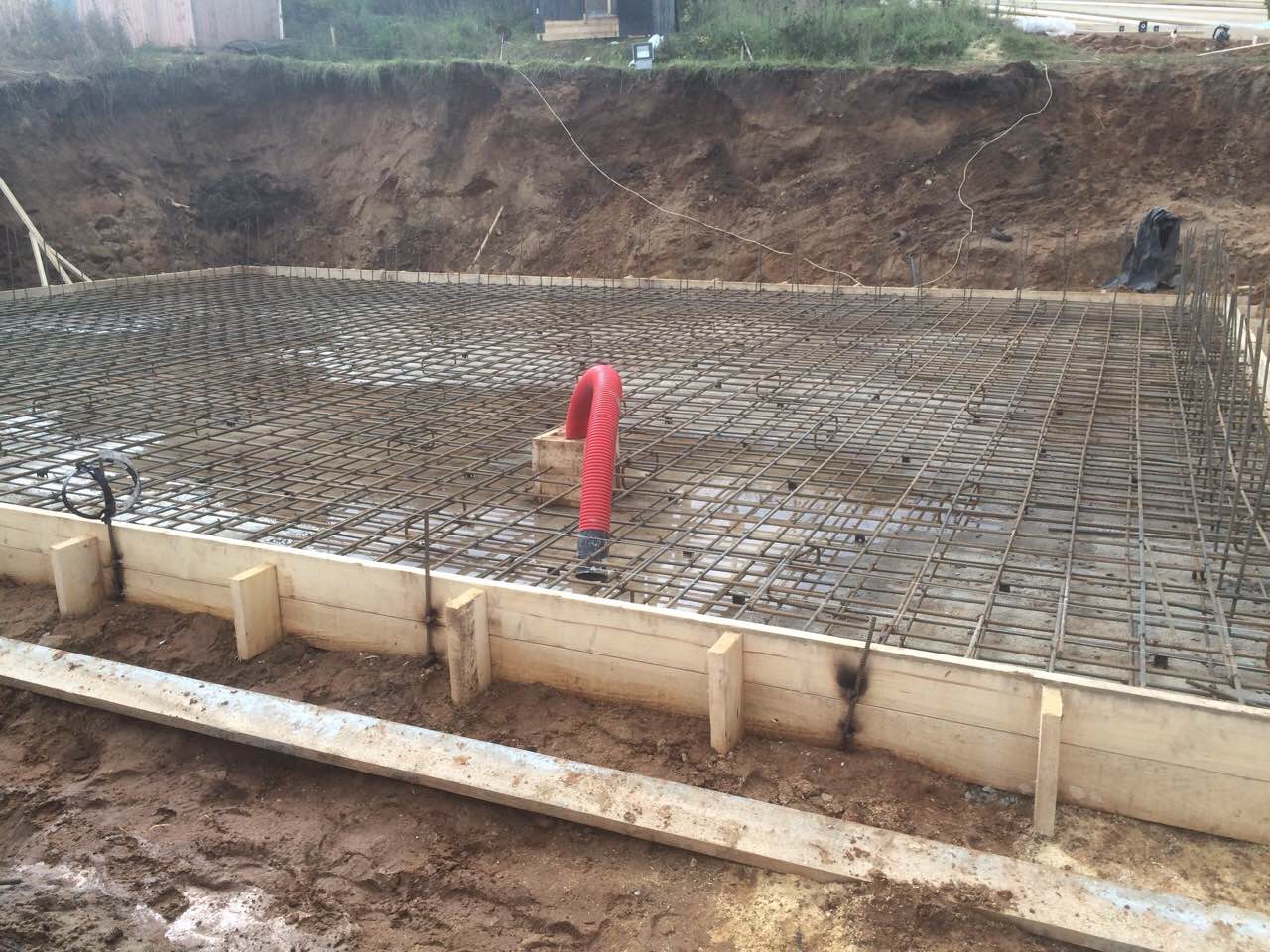

Собираем арматурный каркас для плиты с вертикальными выпусками под ленточную часть.

Ввиду того, что ленточный фундамент бетонируется между двумя щитами опалубки, внутреннюю часть которой не на что опереть в отсутствие плиты, конструкция заливается в два этапа. Вначале бетонируется плита, после набора прочности 70% монтируется опалубка для ленты.

Поэтому при армировании плитной части необходимо выпустить из нее вертикальные стержни для связки с лентой. Щиты по наружному периметру устанавливают чуть выше проектной отметки. Это предотвратит выплескивание бетона при виброуплотнении, облегчит заглаживание поверхности. Армирование производится по схеме:

• нижний пояс – сетка с ячейкой 10 х 10 – 20 х 20 см из прутков периодического сечения 10 – 16 мм, наращивание по длине с нахлестом 40 – 50 см, разбежка стыков в соседних рядах 60 см минимум, установка на полимерные либо бетонные прокладки 2 – 4 см для обеспечения защитного слоя;
• верхний пояс – точно такая же сетка, устанавливаемая на хомуты из круглой арматуры 6 – 8 мм для обеспечения зазора между поясами, верхнего защитного слоя;
• перемычки по периметру – П-образные элементы из 6 – 8 мм арматуры, связывающие воедино стержни обоих поясов.

Для обеспечения связей с верхней лентой к верхней сетке привязывают стержни, изогнутые под прямым углом. Они должны выступать из плиты на 40 – 60 см, располагаться в соответствии со схемой армирования ленты.

Плитная часть

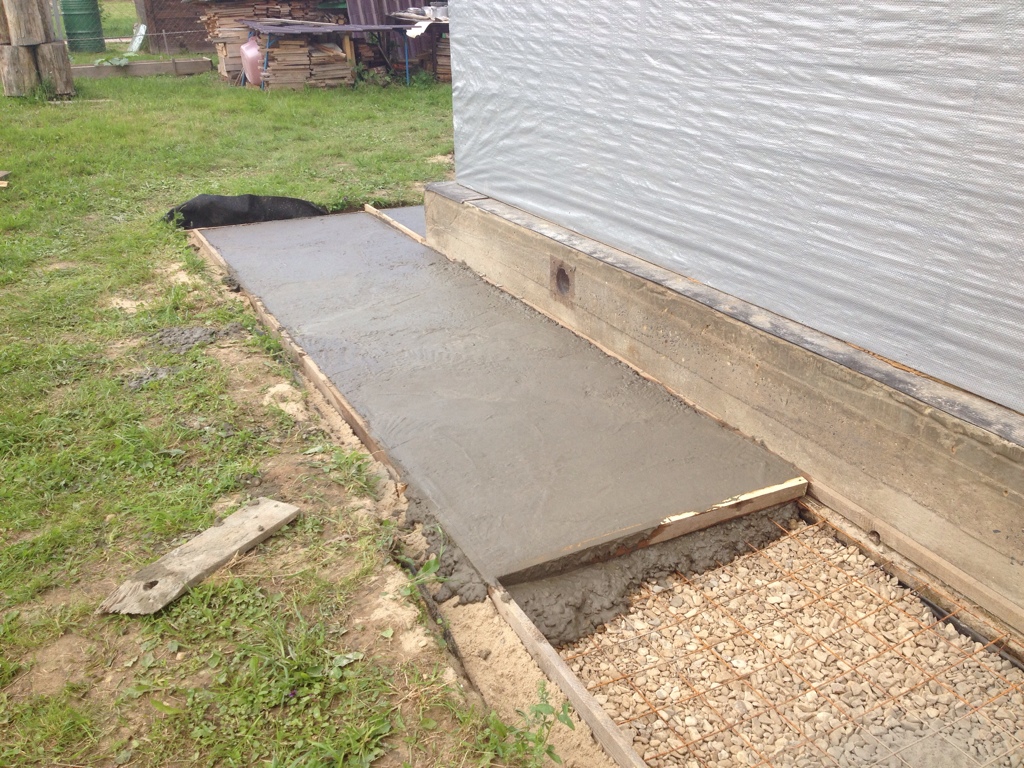

Заливаем плиту, и ждем минимум 7 дней (при температуре не ниже +25 С°).

Бетонирование плиты производится по стандартной схеме. Периметр заполняется смесью от дальнего угла с периодическим виброуплотнением, заглаживанием поверхности. Запрещен сброс бетона с высоты больше 2 м, максимальное качество даже без использования глубинного вибратора достигается при использовании бетононасоса.

Кроме того, через бетононасос невозможно подать смесь неудовлетворительного качества. Это по умолчанию гарантирует застройщику максимальный ресурс конструкции, несмотря на аренду дорогостоящей спецтехники. Примерные сроки распалубки при + 5 – + 10 градусах 15 — 29 дней, соответственно. В жаркую погоду (+ 20 – +30 градусов) процесс гидратации сокращается, снимать щиты можно на 4 — 7 день, соответственно.

Цокольная часть для плавающей плиты

Заканчиваем армирование ленточной части.

Монтаж опалубки для ленты на плите, отлитой без заглубления в грунт, имеет вид:

• наружные щиты – устанавливаются на землю, прижимаются к боковой грани плиты, фиксируются укосинам к земле;
• внутренние щиты – опираются на плиту, укосины крепятся к бетонной поверхности;
• после укладки армокаркаса щиты опалубки дополнительно стягиваются проволокой.

Выставляем и закрепляем опалубку для ленточной части фундамента.

В щитах опалубки необходимо установить закладные (трубы) для вентиляционных продухов. Арматура укладывается в два ряда с обеспечением защитных слоев, продольные стержни привязываются к прямоугольным хомутам для обеспечения стабильной пространственной геометрии. Заливка производится в одном направлении за один прием. Всю толщу бетона необходимо уплотнить насадкой глубинного вибратора.

Заливаем бетон в опалубку.

Ленточный фундамент на заглубленной плите

В проектах с подземным этажом высота ленточной части плитного фундамента достигает 2 – 2,5 метров. Это осложняет бетонирование за один прием ввиду больших объемов смеси. Поэтому часто применяется технология поэтапной заливки. Вертикальные перемычки запрещено монтировать в углах, обрезать арматуру для установки щитов. Поэтому применяются щиты с пропилами, в которые пропускают стержни, оставшиеся щели заполняют монтажной пеной.

При поэтапном бетонировании следующий участок можно заливать после набора 50% прочности предыдущим. Место стыка зачищается металлической щеткой, паром, шлифмашинкой. Вся пленка с поверхности застывшего бетона должна быть удалена полностью.

Ввиду больших объемов бетонирования для опалубки требуется много пиломатериала, фанеры. При обработке внутренней поверхности щитов полиэтиленовой пленкой после распалубки эти материалы можно использовать в дальнейшем (перегородки, черновые полы, кровля, стропильная система).

Двух поясов армирования при такой высоте ленты уже недостаточно, добавляются еще пояса каждые 50-70 см в средней части. Размер хомутов при этом увеличивается могут потребоваться дополнительные элементы для обеспечения стабильной геометрии (прокладки по бокам для защитного слоя).

Заливка и уход за бетоном

При наполнении опалубки ленты смесью необходимо соблюдать стандартную технологию бетонирования:

• слой 60 см по периметру – обычно длина насадки глубинного вибратора имеет такой размер, уплотнение производится послойно до достижения проектной отметки;
• размер крупного наполнителя – в зависимости от шага армирования щебень 5/10 мм либо 5/20 мм.

При высоком УГВ для снижения затрат на гидроизоляцию бетонных конструкций целесообразно добавлять в миксеры, бетономешалку пенетрирующий состав. Бетон по умолчанию получит водоотталкивающие свойства, сможет противостоять напорным водам.

Уход за бетоном зимой заключается в обогреве укрывными способами (пенопласт, солома), размещением внутри конструкции греющего кабеля. Летом достаточно укрыть опалубку пленкой при дожде, полить первые три дня из лейки, чтобы не допустить трещинообразования. Наиболее эффективен мокрый компресс – слой песка, опилок, постоянно увлажняемый из шланга.

После распалубки плита, фундаментная лента гидроизолируются сплошным слоем битумными мастиками, рулонным материалом или пропитками. Покрываться этими материалами должны все бетонные поверхности.

Рассмотренный выше плитно-ростверковый фундамент является самым надежным из всех существующих. Он пригоден для зданий с цокольным уровнем, однако обходится очень дорого.

Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточном исполнении. Но при больших величинах глубины промерзания грунта такой вариант обходится дорого. Ведь его в подобной ситуации приходится закладывать очень глубоко, а это дополнительные существенные расходы на железобетон. Чтобы уменьшить смету устройства основания коттеджа, сейчас застройщики-частники все чаще стали отдавать предпочтение свайному ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Виды фундамента на сваях

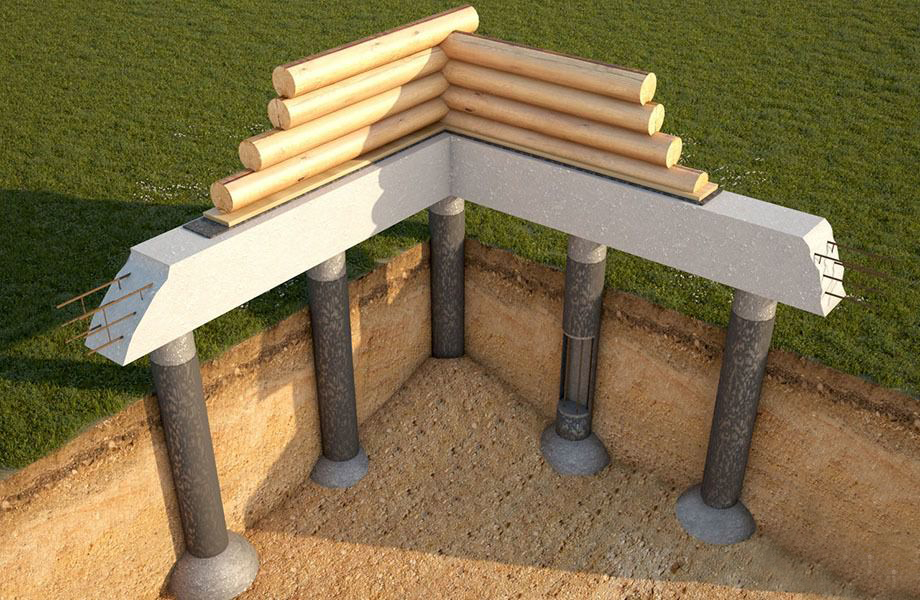

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

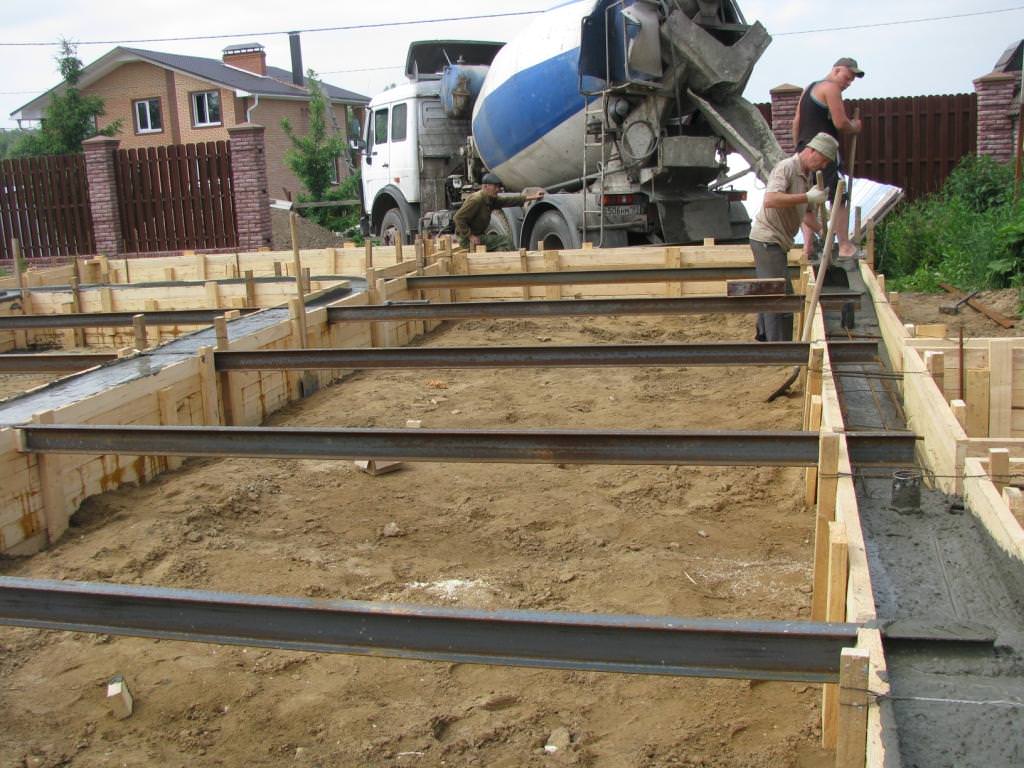

Свайный фундамент с металлическим обвязом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

Винтовой.

Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях . Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

Возможность обустройства на склонах и в болотистой местности;

Сравнительная дешевизна сооружения свайной ростверковой конструкции;

Минимум временных затрат на возведение фундамента;

Отсутствие потребности в привлечении грузоподъемной автотехники;

Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

Отсутствие возможности сделать подвальное помещение;

Затраты на дополнительное утепление пола.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент , лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Использование

Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.

Образец свайного фундамента с монолитным ростверком

В некоторых случаях, особенно когда нестабильные или слишком влажные почвы с большими высотными перепадами, обычные ленточные фундаменты не способны выдерживать большие нагрузки.

В таких случаях оправдано использование свайных оснований с ростверками, ведь тогда несущий элемент здания – ростверк, принимает на себя всю нагрузку от сооружения и равномерно распределяет ее на опоры.

Причем, длина и толщина опор, как и их конструкция, может существенно отличаться по структуре и форме ростверка. Сейчас стали популярными жесткие и прочные монолитные ростверки, способные за счет надежного армирования и использования качественных строительных материалов «гасить» мелкие подвижки почвы, вспучивание отдельных участков и подмывание грунтовыми водами.

Устройство свайно-монолитного фундамента позволяет использовать его на склонах, вечномерзлых, слабых, насыпных и других почвах.

Почему именно свайный фундамент с монолитным ростверком?

1. Малая стоимость финансовых затрат на механизмы и строительные материалы;
2. Минимальные сроки возведения здания;
3. Минимальный расход бетона на заливку опор;
4. Транспортные расходы снижаются как минимум в половину;
5. Небольшая просадка здания за счет граничной глубины погружения;
6. Незначительные расходы на земельные работы;
7. Можно возвести фундамент самостоятельно без использования механизированной техники;
8. Монолитный ростверк можно сделать в зимнее время, используя специальные цементы и придерживаясь технологии.

Варианты свайно-монолитных фундаментов

Низкий свайный фундамент

Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

• Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.

Подготовительные работы при возведении монолитного свайного фундамента

1. Головки установленных свай тщательно выровнять по горизонтали;
2. Промыть верхнюю часть, зачистить и высушить;
3. Соорудить опалубку по периметру будущего монолитного ростверка;
4. Сделать защиту от бетонного раствора, если опалубка будет временной;
5. Залить монолитное основание бетонным раствором равномерно по горизонтали.

Как возвести свайный фундамент с монолитным ростверком

Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

• Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
• Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
• После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
• После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
• Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

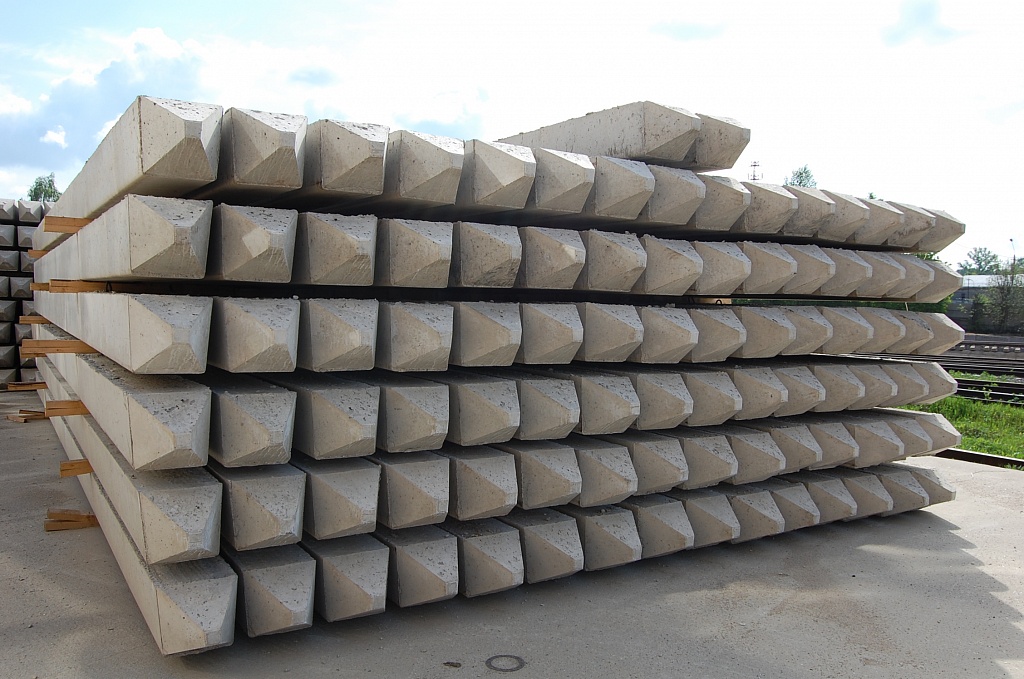

На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

• Материал;
• Способ производства;
• Форма и размеры продольного, поперечного сечения;
• Метод погружения в почву;
• Степень защиты от внешнего воздействия;
• Несущие характеристики опор.

Как правильно сделать несущий монолитный ростверк

Монолитный ростверк свайного фундамента

Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

Какой материал свай лучше для свайно-монолитного фундамента?

Фундамент из асбестоцементных труб

Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

• Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
• Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
• Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.

Какие сваи лучше использовать в определенных условиях

Строительство свайного фундамента с ростверком своими руками

Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

• Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
• Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
• Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.

Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Cвайный фундамент с монолитным ростверком: устройство

Cвайный фундамент с монолитным ростверком: устройство. Технология возведения свайного фундамента. Выбор свай под фундамент с монолитным ростверком.

Когда используют свайный фундамент с монолитным ростверком?

• Как сделать свайный фундамент с монолитным ростверком?
• Виды свай и их особенности

Свайные фундаменты, в отличие от остальных типов оснований, способны обеспечить высокое качество и надежность при относительно небольших затратах и простоте конструкции. Особенности такого типа фундамента позволяют использовать его не только на нормальном ровном грунте, но и при довольно сложных условиях, на склонах, вечномерзлых, слабых, насыпных, песчаных, набухающих грунтах. Разрез такого фундамента представляет собой не монолитную плиту или ленту из бетона, кирпича либо камня, а отдельные опоры-сваи, которые забиваются в грунт на необходимую глубину, и обвязку, которая и служит для фиксации свай.

При строительстве монолитного свайного фундамента важно следить за горизонтальными и вертикальными элементами конструкции при помощи строительного уровня и нивелира.

Одним из используемых вариантов такого фундамента является монолитный ростверковый, который применяется при рядовом (кустовом) расположении свай.

Преимущества свайного фундамента

Используемый для частного строительства свайный фундамент отличается такими преимуществами:

• низкая трудоемкость в сравнении с остальными вариантами сооружения фундамента примерно на 25%;
• сроки работ также намного меньше, чем даже при строительстве ленточного фундамента;
• расход бетона для заливки не меньше, чем для строительства основания другого типа;
• необходимость транспортных работ снижается также на 70-85%;
• вероятность просадки здания во время эксплуатации снижается вдвое;
• монолитный свайный фундамент на основе ростверка можно возводить даже в зимнее время, соблюдая технологию;
• стоимость работ снижается на 15-20%.

Варианты свайного фундамента с монолитным ростверком

Схема стадий формирования свай.

• висячий ростверк, разрез которого предполагает наличие между сами ростверком и грунтом зазора с размером в 70-100 мм, то есть основание дома как бы нависает над почвой. В таком случае негативное воздействие грунта на монолит ростверка исключено. Применяться подобный метод может для домов из любых строительных материалов;
• заделка свай фундамента в особый монолитный цоколь-ростверк. То есть в данном случае просвета между грунтом и основанием дома уже нет, зато получается цокольное помещение, которое при обычном свайном фундаменте просто невозможно. Ростверк может выполняться из таких материалов, как бетон, железобетон (предпочтительный вариант), сталь, дерево.

Чтобы сделать любой монолитный ростверковый фундамент, необходимо провести следующие подготовительные работы:

• головки свай надо срубить до необходимой высоты;
• верхняя часть промывается, очищается, высушивается;
• сооружается опалубка;
• для съемной опалубки выполняется защита от бетонного состава;
• проводится заливка монолитного ростверка. Раствор при этом укладывается горизонтальными ровными слоями по всей поверхности ростверка.

Как сделать свайный фундамент с монолитным ростверком?

Сделать свайный фундамент своими руками не так сложно, что сильно отличает его от остальных разновидностей оснований для дома. Порядок действий включает в себя несколько этапов:

Схема монолитного ростверка: 1. Свая. 2. Монолитный ростверк. 3. Гидроизоляция. 4. Вентиляция.

• сначала необходимо составить чертежи, где будет указан разрез будущего основания, разметки, данные для начала строительства;
• согласно нанесенной на грунт разметке производится бурение шурфов для будущих свай из железобетона. Если есть уже готовые заводские сваи, то их необходимо при помощи копрового молотка просто забить в грунт на указанную глубину;
• после этого изготавливается опалубка из обрезных деревянных досок либо при помощи специальной съемной опалубки;
• если будет монтироваться монолитный заглубленный ростверк, то необходимо сделать траншею для выполнения последующей заливки;
• при помощи приготовленного бетонного раствора выполняется заливка ростверка и свай;
• раствор надо оставить на срок до 1 месяца для полного высыхания и набора прочности.

При выполнении работ необходимо следить, чтобы разрез чертежа полностью совпадал с тем, какая конструкция получается в реальности.

Схема разновидностей ростверков.

• железобетонные сваи в соответствии с типом грунта и особенностями работы на участке;
• песок и щебень для устройства подушки на дне скважин (если есть необходимость);
• техника для копки скважин и траншей (если планируется свайный фундамент с заглубленным ростверком);
• бетонный раствор, который требуется для заливки ростверка и свай;
• обрезные доски для опалубки, гвозди для их крепежа.

Процесс сооружения основания не столь сложен, в данном случае нет необходимости иметь тяжелую строительную технику, а сами материалы стоят не так дорого, как для обычного монолитного фундамента либо для ленточного.

Виды свай и их особенности

Чтобы свайный фундамент получился качественным и надежным, следует точно определить, какой тип свай будут использовать для работ. Сегодня применяются самые различные варианты, которые имеют длину 3-6 м. Различаются они и по таким показателям:

Схема свайного монолитного фундамента.

• материал изготовления;
• способ производства;
• форма продольного, поперечного сечения;
• способ погружения сваи в почву.

По способу погружения свай:

• железобетонные буровые сваи, монтируемые в уже пробуренных скважинах;
• винтовые сваи со сверлами;
• специальные забивные сваи, которые погружаются в почву методом вдавливания либо вибропогружения;
• железобетонные, бетонные набивные сваи, которые укладываются в пробуренные скважины, после чего заливаются бетоном.

По методу воздействия все сваи можно разделить на:

• висячие, которые передают нагрузку по принципу трения грунта по стенкам;
• стойки, которые передают нагрузку с рыхлого грунта на прочный. Такой вариант не дает осадки конструкции.

По методу расположения все сваи для фундамента можно разделить на:

• одиночные сваи, выполняющие роль опор по отдельности;
• объединенные в ленты, которые располагают по периметру стен для равномерного распределения всех нагрузок. Подобные ленты ставятся в один или несколько рядов в зависимости от требований;
• объединенные в кусты, то есть сваи, располагающиеся под несущими колонами для каркасных строений. При подобном кустовом расположении можно использовать и монолитный ростверк, повышающий качество и надежность конструкции.

Сталь, дерево или железобетон?

В качестве материалов для опор используются:

1. Ровные столбы из дерева, длина которых составляет 8,5 м, а диаметр - до 34 см. Для изготовления применяются такие породы древесины, как пихта, сосна, ель. Такой вариант самый дешевый, но применяется он редко. Связано это с тем, что сваи сильно подвержены гниению, сроки службы и надежность их невелики.
2. Железобетонные опоры изготавливаются из бетона марки 200 и выше, срок их службы составляет от 100 лет. Они удобны в монтаже, но для изготовления на участке необходима специальная техника и персонал.
3. Сталь применяется чаще всего, так как металлические сваи более прочные, устойчивые и долговечные. Но стоимость их велика, при диаметре больше 10 см для установки требуется спецтехника. Кроме того, перед установкой необходимо обработать металл антикоррозионными составами.
4. Асбоцементные трубы относительно недорогие, но при установке требуется армирование. Оно выполняется при заливке свай бетонным раствором.

Рассмотрим, какие именно сваи могут применяться при определенных обстоятельствах:

Схема свайно-ростверкового фундамента.

• забивные опоры делаются из железобетона, их сечение обычно квадратное, есть две разновидности: с уширением ствола в нижней части и обычные. Такой свайный фундамент применяется при слабых верхних слоях грунта, под которыми имеются пласты с достаточной несущей способностью;
• трубчатые, сваи-оболочки - металлические опоры, которые применяются при строительстве на довольно слабых грунтах, в сейсмически активных районах, при наличии горизонтальных, выдергивающих, вертикальных нагрузках. Концы таких свай часто конической формы;
• пирамидальные сваи, которые имеют сечение 40*40 см в голове и 20*20 см у острого конца, обладают высочайшей несущей способностью. Они применяются в том случае, когда у верхних частей грунта наблюдаются лучшие строительные свойства, чем у нижних пластов. ;
• ромбовидные используются для пучинистых грунтов. При помощи своей формы свая уплотняет грунт.

Сегодня все чаще используется такой тип фундамента, как свайный, разновидности которого позволяют применять его практически при любых условиях. Незаменимо подобное основание при строительстве небольшого частного дома на сложных грунтах, при условиях, в которых остальные типы фундаментов просто не могут справиться со всеми необходимыми задачами либо их сооружение является слишком затратным и сложным. Чтобы сваи соединить сверху, применяется бетонный ростверк, в том числе и одна из его разновидностей - монолитный.

Монолитный фундамент свайный: как сделать?

Монолитный фундамент свайный применим для слабых, насыпных, песчаных, набухающих грунтах. Такой фундамент позволяет сделать конструкцию более надежной.

Особенности монолитного основания на сваях

С учетом того, что возведение основания любой постройки – наиболее затратный этап строительства, именно на нем можно существенно сэкономить, если правильно определиться с типом и схемой заглубленной части конструкции. Монолитный свайный фундамент с позиций надежности и приемлемой стоимости – один из оптимальных вариантов. Что он собой представляет, когда его целесообразно монтировать, позволяет ли технология выполнить всю работу своими силами – тема данной статьи.

Особенности фундамента из свай

Перед тем как разбираться с достоинствами такого основания, спецификой его монтажа и всеми остальными вопросами, необходимо уточниться с терминологией. Именно схожесть названий нередко вызывает путаницу. В строительстве известны 4 «базовых» типа фундамента – лента, плита, столбы и сваи. Все остальные варианты – не более чем производные (модификации указанных).

Во-первых, они отличаются как исполнением, так и технологией установки. Винтовые сваи, которые нередко используются в малоэтажном (каркасном) строительстве, могут иметь заостренную часть литую или сварную. Есть опоры буронабивные. Работа с такими сваями ведется только с применением техники.

Во-вторых, отдельно стоящие монолитные столбы сами по себе не обеспечивают устойчивость фундамента. Их необходимо соединить в единый контур, то есть жестко между собою скрепить. Практикуется несколько технологий обвязки. Например, свайный фундамент с ростверком. Но и здесь есть варианты, различающиеся спецификой монтажа ленты – с заглублением или над грунтом.

Тот тип свайного фундамента, о котором идет речь, представляет собой комбинацию заливных опор и монолитного ростверка. Вот с этой разновидность основания и разберемся более детально.

Когда целесообразно возводить монолитный ростверковый фундамент на сваях:

• Если строительство ведется на проблемном грунте.

В таких случаях можно использовать и плитное основание, но его цена намного выше, а технология монтажа – сложнее. В первую очередь – из-за расчетов нагрузки и толщины опоры. Применительно к свайному фундаменту придется лишь учесть уровень промерзания. Шурфы бурятся так, чтобы нижний срез монолитного столба находился ниже этой отметки не менее чем на полметра. Так как в нашей стране застройщики ориентируются на 1,8 – 1,9 м, то ствола в 2,5 м, как правило, для монолитных свай достаточно.

• Если в процессе работы все операции планируется делать самостоятельно.

Даже такие удобные сваи, как винтовые, самому, без 1-2 помощников, установить не получится. А вот обустроить своими руками монолитные опоры несложно.

Этапы монтажа своими силами

Многие типы оснований можно возвести самостоятельно. И это при описании технологий строительства позиционируется как существенный плюс. Автор не станет спорить с данными утверждениями, но хочет заметить, что проектирование свайного фундамента все-таки стоит доверить профессионалу. Если учесть, с какими проблемами придется столкнуться собственнику, когда в самостоятельных расчетах будут допущены ошибки (например, при определении схемы расстановки опор и их сечения), то стоимость услуг специалистов не покажется столь высокой. Поэтому далее – лишь общий алгоритм действий по монтажу свай и монолитного ростверка.

1. Подготовка территории.

На многое влияет то, предусматривается ли проектом цокольный (подвальный) этаж. От этого зависит уровень возвышения монолитного ростверка, а по сути ленты небольшого сечения.

2. Бурение шурфов.

Оно производится по проектной схеме расстановки свай. Сечение монолитных опор может быть любым – квадрат, круг, прямоугольник. Чтобы снизить объем земляных работ, на этом этапе целесообразно привлечь технику. Аренда спец/машины (в обиходе – ямобура) обойдется недорого. Примерная цена ее функционирования в течение часа – около 1 430 рублей при подготовке стволов под опоры глубиной до 3 м. Эти полторы тысячи позволят существенно сократить время на подготовку к закладке свайного фундамента. И что важно – такая технология гарантировано обеспечит строго вертикальную ориентацию заливных столбов.

Если предполагается обустройство монолитного заглубленного ростверка, то сначала производится выемка под него грунта. И только после готовности траншеи можно приступать к бурению шурфов.

• Как и при строительстве любого фундамента, на дне каждого ствола обустраивается «подушка», которая компенсирует воздействие грунта (при его подвижках) на опоры. Загруженную ПГС нужно хорошо уплотнить.
• При возведении монолитного основания раствор всегда заливается в форму. Монтировать ее из подручного материала при большой длине свай довольно проблематично. Именно поэтому при самостоятельном производстве работ целесообразнее выбрать вариант с круглым сечением столбов. В качестве опалубки для свай фундамента удобнее использовать асбестоцементные трубы. Их легко разрезать и поставить в подготовленные шахты.
• Способ армирования выбирается в зависимости от диаметра опор. Или собирается вертикальный каркас, или в трубы, после заливки части раствора, вставляются 3-4 прутка.

Свайный фундамент с монолитным ростверком – это единая, жестко связанная конструкция. Чтобы обеспечить надежное скрепление столбов с лентой, 1-2 прутка закладываются так, чтобы их концы возвышались над срезами опор. Они будут выполнять функцию соединительных элементов. Так как при заливке монолитного ростверка в форму также устанавливается каркас, то на нем и производится фиксация арматуры свай.

Ничего сложного, но необходимо учесть некоторые моменты. Во-первых, он заливается частями, причем каждый слой обязательно уплотняется. Во-вторых, если монтируется монолитная свая, то сразу. Нельзя ее оставлять незаконченной на следующий день. Учитывая небольшое сечение труб, при подготовке бетонной смеси нужно использовать наполнитель мелких фракций. Такой состав в ограниченном пространстве легче трамбовать.

5. Монтаж монолитного ростверка.

Данная работа мало чем отличается от заливки традиционной ленты. Схема простая – опалубка + армокаркас + раствор. Но есть ряд особенностей. Больше всего вопросов вызывает уровень заглубления монолита. На практике учитывается толщина «подушки» (порядка 15 см после уплотнения) и высота ж/б контура (еще 30 см в грунте). Для монолитного ростверка вполне достаточно.

• Делать более заглубленный ростверк с целью обустроить просторное подвальное помещение не следует, так как это повысит расходы. Целесообразнее приподнять сваи, а стены цокольного этажа выложить из кирпича.
• При установке армирующего каркаса в форму нужно понимать, что в процессе эксплуатации искусственный камень ростверка может частично крошиться. Поэтому прутки не должны располагаться ближе 50 мм от любого среза монолитного контура.
• Для усиления бетона использовать композитные изделия нельзя, тем более при возведении фундамента – ни для свай, ни для ростверка. Производители усиленно рекламируют преимущества пластиковой арматуры, но при этом замалчивают тот факт, что ее надежность проверку временем еще не прошла – материал сравнительно новый. Поэтому говорить о 100-летней гарантированной пригодности такого прутка явно рановато.
• При вязке каркаса не следует применять сварку – только вручную. Резкое повышение температуры в рабочей области изменяет структуру металла, и такое армирование становится менее надежным.

Точные цифры не назовет ни один специалист. Цена зависит от стольких факторов, что конечная стоимость такого фундамента варьируется в больших пределах. Например, какая марка цемента использовалась, сечение прутка, габариты ростверка, длина монолитных свай?

Если ориентироваться на расценки специализированных организаций (усредненные данные), то мелкозаглубленная лента обойдется в 2 780 руб/п.м, а каждая монолитная свая – около 1 760 рублей. Если все делать своими силами, то стоимость снизится примерно на ⅓.

Монолитный свайный фундамент с ростверком своими руками, инструкция по шагам и советы

Подготовка территории, установка свай и монтаж ростверка. Расценки специализированных организаций и стоимость возведения фундамента своими силами.

Свайный фундамент с монолитным ростверком: особенности и применение

В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

Характеристика свайного фундамента с монолитным ростверком

Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

Где применяют свайный фундамент с монолитным ростверком?

Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего - сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

Плюсы и минусы применения свайных фундаментов с монолитным ростверком

Преимущества свайного фундамента с монолитным ростверком:

• Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
• Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
• Формовку свайного фундамента можно выполнить даже в холодное время года.
• Фундамент имеет гарантированно хорошую несущую способность.
• Формирование свайного фундамента обойдется в несколько раз дешевле, если сравнивать его с ленточным фундаментом.

Сам монтаж данного фундамента не представляет особого труда и заключается во ввинчивании свай в землю на требуемое глубинное расстояние, которое прописано в строительном проекте. После чего с помощью болгарки производится их подрезание до одинакового уровня.

Недостатки свайного фундамента с монолитным ростверком:

1. Невозможность обойтись без специализированной техники и инструментов для укладки свайного фундамента.
2. Невозможность установки на скалистом грунте и там, где имеется твердая прослойка из камней и известняка.
3. Закладывая такой фундамент, придется отказаться от застройки утепленного подвального помещения.
4. Сваи нельзя выстраивать рядом с объектом.
5. Сложность в выполнении вычислений.
6. Отсутствие возможности контроля вкрученной сваи на ее повреждение.

Технология возведения свайного фундамента

Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.

Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:

• Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.

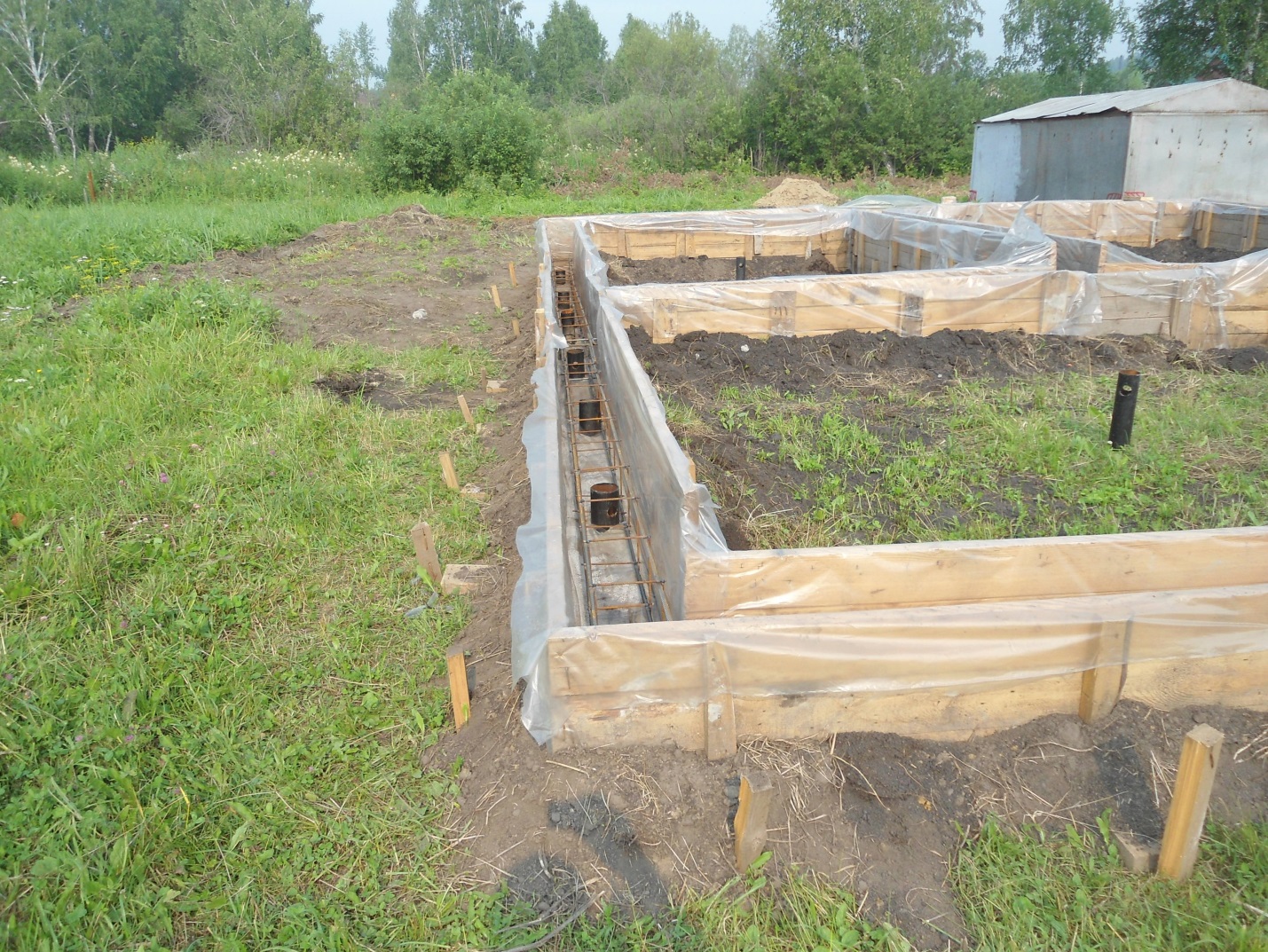

• Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

Армирование и заливка бетоном

Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина - быть на триста миллиметров больше ее глубины.

Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки. Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса.

Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

Выполнение ростверка

Ростверк делается из бетонной или железной балки, задача которой - выполнять соединительные функции вертикальных элементов строительной конструкции.

Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.

После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.

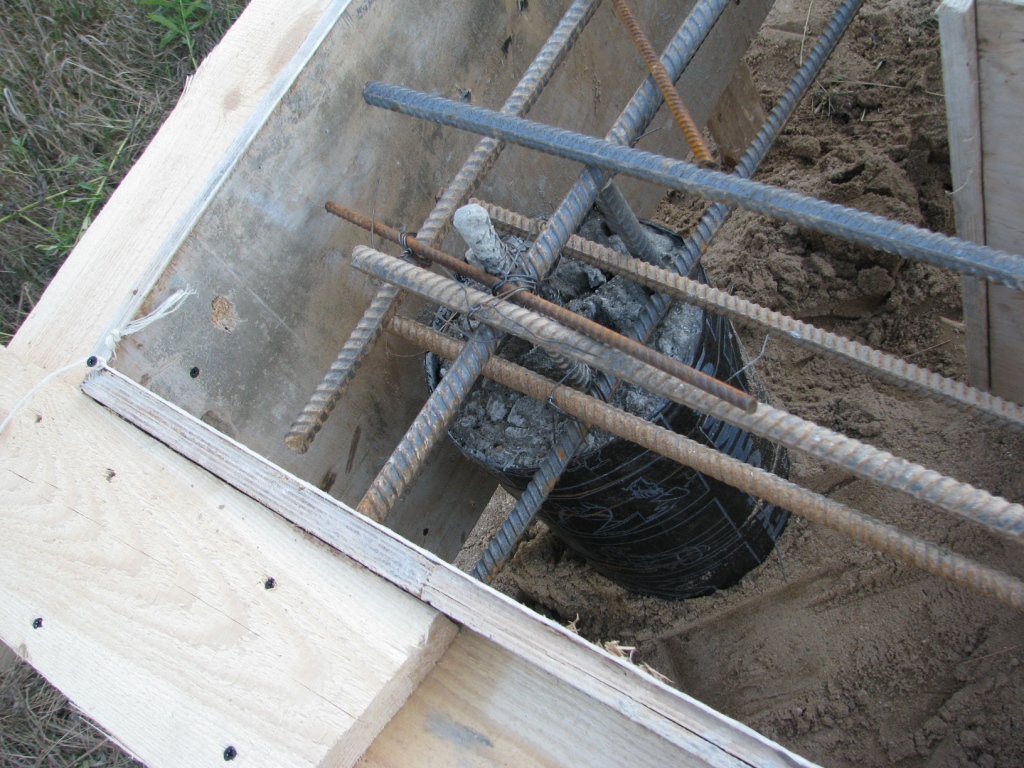

Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.

После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.

Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.

Свайный фундамент с монолитным ростверком: характеристики, изготовление и инструкция по возведению

Вы хотите построить частный дом на своём участке и выбираете основание? Данная статья подскажет, как возводится свайный фундамент с монолитным ростверком.

Ростверк - это верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределять массу от несущих конструкций здания. Ростверк представляет собой массивную раму из железобетона, которая находится под стенами. Его водружают на забивные или винтовые сваи.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Применяют такую конструкцию на участках, где другие фундаменты устраивать нецелесообразно.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

• Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
• Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
• Сборно-монолитные - комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

• Минимум земляных работ.
• Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
• Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
• Грунт не просаживается при подтоплении или во время морозного пучения.
• Снижение теплопотерь - площадь контакта фундамента с грунтом небольшая.
• Сокращение расходов на возведение фундамента на 20%.
• Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

• Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
• Создать свайное поле.
• Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
• Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.
• Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
• На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

• Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
• Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
• Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.
• Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
• Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

Возведение фундамента на сваях с ростверком

Возвести винтовой фундамент с ростверком получится своими руками. Для этого потребуется выполнить такие работы:

• расчет свай и ростверка;
• установка свай;
• создание ростверка;
• обустройство цоколя.

Сперва стоит определиться, каким является состав, вид и качество грунта. Это позволит выяснить необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о том слое, на который будет опираться фундамент. От полученных данных зависят:

• длина свай;
• величина промежутка между опорами;
• несущая способность каждой сваи.

• собственного веса стен, кровли и перекрытий;
• нагрузок переменного типа;
• полезных нагрузок (инженерные системы, мебель, бытовые приборы).

Полученную сумму следует умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания. Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение - 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

• Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
• После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
• В трубы заливают бетон, уплотняя его вибратором.
• Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

• 1 см - потребуется 8 прутков;
• 1,2 см - 6;
• 1,4 см - 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Утепление столбчатого фундамента

После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.

Деревянная забирка - доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:

• между опорами выкапывают траншею 40 см глубиной;
• одну треть глубины засыпают песком и гравием мелкой фракции;
• к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
• пазами доски крепят друг к другу;
• снизу забирку отсыпают керамзитом.

При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.

Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.

При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:

• на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
• с внутренней стороны закрепляют теплоизоляцию - пенополистирол;
• со стороны улицы на саморезы фиксируют профнастил;
• получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.

Монолитная плита с ростверком

Свайные фундаменты с монолитным ростверком представляют собой столбчатые сооружения с усиленной верхней частью. Оголовки свай объединяются цельным элементом. Существует несколько видов таких оснований, которые можно разделить по разным критериям. Зависит эта классификация от метода создания, материала изготовления и способа монтажа.

Главной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создают соединяющую конструкцию. Благодаря этому распределяется нагрузка на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок эксплуатации всего сооружения. Возможность движения свай исключается.

Монолитная плита относится к традиционным основаниям. Ее делают двух типов - незаглубленной или мелкозаглубленной. При выборе последнего варианта ее погружают в землю на 45 см. Обязательно армирование ростверка свайного фундамента по всей площади. Благодаря этому монолитное основание способно выдерживать значительные нагрузки во время подвижек грунта. Это актуально для местностей с проблемными почвами.

Применяемые материалы

Ростверки делят на легкие и тяжелые. В зависимости от этого критерия выбирают исходные материалы. Если нужно построить небольшой дом, ростверк делают деревянным. Когда возводят массивную постройку, оправдано использование железобетонного ростверка.

Иногда оптимальным решением становится использование цельных металлических изделий. Однако это случается редко, поскольку он требует регулярной обработки. Кроме того, его сложно устанавливать.

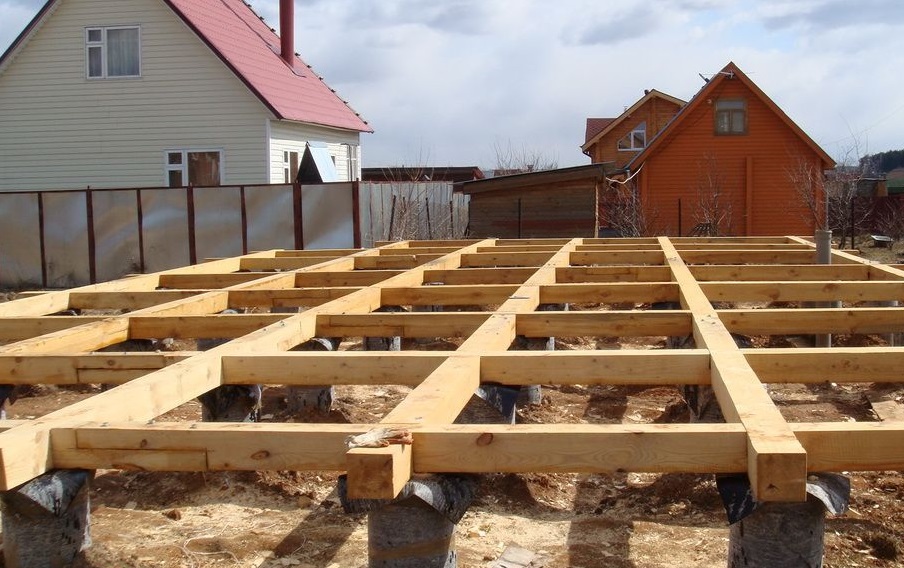

Технология, по которой создаются деревянные ростверки на столбчатом фундаменте, предполагает защиту материала от воды и различных вредителей. Металлическая конструкция со временем ржавеет. По этой причине ее установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Его изготавливают непосредственно на месте постройки дома. Такая работа более трудозатратна, однако позволяет сэкономить в перспективе.

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

• Высокий. В этом случае верхняя часть плиты находится высоко над землей.
• Повышенный - плита немного заглублена в почву.
• Заглубленный - монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

• Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
• Высокая надежность.
• Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
• Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент. В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки. Для малоэтажных строений сваи подходят идеально.

Для строительства современных тяжелых зданий главное значение имеет рациональный выбор основания, поэтому самым распространенным вариантом для неустойчивых почв является буронабивной фундамент с ростверком под кирпичный дом, который может выдерживать большие нагрузки.

Буронабивной фундамент является разновидностью свайного, а его структура представляет собой бетонные столбы, расположенные в скважинах. Таким образом, опоры располагаются в толще грунта и не повреждают почву.

В основном, буронабивные фундаменты применяются на поверхностях со значительными перепадами высоты, а также в болотистых местностях, где плотный слой находится на большой глубине.

Для кирпичного дома выполняется сочетание двух способов с использованием свай и бетонных плит, что получило название свайного фундамента с ростверком, который характеризуется длительным сроком эксплуатации.

Незначительными недостатками является подверженность металлических свай коррозии, а для обустройства подвальных помещений необходимо проводить дополнительные работы, что требует материальных затрат.

Конструкция буронабивных свай с ростверком

Особенностью такого типа свай является способ их установки, который заключается в непосредственном монтаже на участке и заливке их бетонным раствором. Скважины предварительно роют на глубину ниже уровня промерзания почвы для обеспечения дополнительной прочности и устойчивости основания.

Буронабивные сваи имеет круглую форму за счет использования механического или ручного бура, которым выполняются отверстия в земле.

Основанием для будущего кирпичного дома служит ростверк – монолитный каркас из бетона, который соединяет опоры над поверхностью земли. Диаметр основания сваи выбирается с учетом характеристик почвы и несущей способности стен дома.

Специальное расширение внизу опоры позволяет сэкономить бетон и снизить стоимость земляных работ за счет меньшего количества свай.

Преимущества применения свайного фундамента с ростверком

Буронабивной фундамент с ростверком под кирпичный дом имеет массу положительных сторон по сравнению с другими типами оснований, к которым относится:

• Длительный эксплуатационный период;
• Повышенная надежность и прочность конструкции;
• Возможность строительства на любых типах грунта;
• Увеличенная устойчивость к движению почвы;
• Высокое качество при оптимальной трудоемкости работ.

Стоит также отметить, что строительство основания таким способом сопровождается незначительным уровнем шума, что позволяет проводить работы в любое время дня. Практически отсутствующая вибрация в ходе земляных работ по забиванию свай не влияет на здания и сооружения, расположенные поблизости.

Использование свай разной длины на устойчивых грунтах позволяет существенно экономить на расходных материалах при быстром возведении кирпичного дома.

Этапы строительства и технология выполнения работ

Технология возведения буронабивного фундамента с ростверком под кирпичный дом технически не сложная и выполняется непосредственно на строительной площадке. Процесс возведения состоит из следующих основных этапов:

• Подготовительные работы на участке;
• Разметка местности с выбором мест для бурения скважин;
• Гидроизоляция и армирование отверстий для опор;
• Установка свай и заливка их бетоном.

На начальном этапе строительства выполняются подготовительные мероприятия, которые включают расчистку участка и снятие верхнего слоя почвы.

Затем осуществляется выбор месторасположения будущих опор, расстояние между которыми составляет приблизительно 2-3 метра.

На следующей стадии на выбранных отметках при помощи механического или ручного бура выполняется бурение скважин под опоры. Глубина бурения определяется с учетом уровня залегания грунтовых вод.

Для гидроизоляции применяется полиэтиленовые пакеты или ПВХ-пленка повышенной прочности, а арматурный каркас обеспечивает надежность и прочность свай. Прутья металлического каркаса должны выступать над поверхностью земли на расстоянии 30-40 см для последующего монтажа на них ростверка.

Затем полученная конструкция заливается бетонным раствором марки высокой прочности. После застывания бетона выполняется установка опалубки и ростверка с целью соединить и связать сваи для лучшей фиксации.

Необходимые инструменты и стройматериалы для строительства

При возведении небольших кирпичных домов не требуется специальная тяжелая техника.

А для крупного строительства необходимо следующее оборудование:

• Автомобильный кран;
• Бетономешалка;
• Буровая машина или молот для скважин;
• Самосвал и экскаватор;
• Комплект бурильного инструмента;
• Трансформаторы для подключения специального оборудования.

Для буронабивного фундамента с ростверком необходимы следующие расходные и строительные материалы: армированный каркас, гидроизоляционные материалы, трубы разного назначения, бетонная смесь.

Посмотрите видео:

Для кирпичных домов такой вид фундамента характеризуется экономичностью на материалах и земляных работах, несложный технологическим процессом и универсальностью применения такого типа основания практически на всех видах почвы. Правильная технология строительства гарантирует длительный срок эксплуатации и жесткость всей конструкции.

При индивидуальной застройке в зависимости от веса строения, типа конструкции и сложности грунта чаще всего используются три вида фундаментов:

И, пожалуй, самым универсальным и малозатратным с финансовой точки зрения является последний вид основания. Ведь буронабивные сваи - это тот элемент, который вполне можно выполнить собственными силами, без привлечения сложной техники.

Основные преимущества такого фундамента:

• Низкая стоимость.
• Возможность применения практически на любых типах грунтов.
• Максимально короткие сроки возведения.
• Невысокий процент задействованных строительных ресурсов.
• Абсолютная надежность.

Технология бурения и заливки

Технологию его устройства нельзя назвать слишком сложной, поэтому буронабивные сваи своими руками и изготавливаются, что позволяет уменьшить затраты на строительство.

Начинается обустройство основания с бурения скважин.

Для чего используется специальный бур (ручной или механизированный) диаметром от 20 до 30 см в зависимости от предполагаемой нагрузки. Глубина отверстия должна несколько превышать глубину промерзания грунта и определяется для каждой климатической зоны индивидуально.

На следующем этапе в скважину помещаются асбестоцементные или толстые стальные трубы, которые в данном случае выступают в роли опалубки.

Предварительно подготовленные трубы в обязательном порядке покрывают слоем мастичной гидроизоляции. Такая процедура необходима, чтобы при эксплуатации фундамента, полностью исключить подтопление грунтовыми водами и смерзание свай с почвой при сильных морозах.

Далее, труба на 1/3 заполняется бетонным раствором, после чего в неё устанавливается каркас, который выполняется из связки стальных прутов арматуры заключённых в чехол из рубероида, оцинкованной стали или плёнки ПВХ.

Арматура не несёт в данном случае, какой-либо серьёзной нагрузки, но необходима в качестве связующего звена между сваями и ростверком, который придаёт конструкции жёсткость, делает её более прочной и надёжной.

Затем наступает очередь заполнения получившегося отверстия жидкой смесью, состоящей из бетона, щебня и кварцевого песка.

Раствор добавляется постепенно, небольшими порциями, уплотняясь штыкованием при помощи куска арматуры или лома. Вся процедура происходит непрерывно и завершается за один приём. После чего следует формирование подошвы сваи - уширенной пяты.

На заключительном этапе устанавливаются закладные элементы на вершинах опор, которые будут необходимы при дальнейшем строительстве.

Или сооружается ростверк, объединяющий все опоры в единую конструкцию, что, несомненно, улучшает прочность фундамента. Подробнее о такой конструкции читайте в статье Свайно-ленточный фундамент своими руками.

Поэтапно процесс будет выполняться так:

1. Внешние сваи
2. Армирование ростверка
3. Монолитный ростверк
4. Внутренние сваи

После заливки необходимо сделать перерыв на несколько дней, чтобы дать раствору окончательно затвердеть.

Видео-инструкция

Расчет количества свай

Буронабивные сваи обычно устанавливаются по периметру стен сооружения, а при высокой нагрузке строительной конструкции на основание, также и между ними.

Количество необходимых свай рассчитывается исходя из веса здания и сложности его геометрических форм. Прочность же опорного элемента во многом зависит от марки использованного при его создании бетона.

Несущая способность опоры во многом определяется её диаметром.

Устройство буронабивного фундамента с ростверком – надёжная простота

Например, свая диаметром 15 см, при площади опоры 177 см2 имеет несущую способность около 1000 кг, а при увеличении диаметра до 25 см, этот показатель повышается уже до 3000 кг. Сечение опоры влияет также и на цену конечного продукта, так как от него зависит расход материалов.

Обустройство буронабивного фундамента своими руками позволяет сэкономить порядка 70 % от его общей стоимости, остальные 30% приходятся на стоимость строительных материалов (трубы, арматура, бетон, гидроизоляция и прочие расходные материалы).

Срок службы опор в среднем составляет порядка 100 лет. Дом на буронабивных сваях отличается хорошей теплопроводностью и надёжностью, поэтому имеет широкое распространение при малоэтажной застройке.

Читайте также: Буронабивной фундамент с ростверком, Буронабивной фундамент своими руками

Читайте также:

Что такое упаковочные контейнеры
Для чего нужно хорошее жилье?
Преимущества технологии скуки
Правила реализации
Характеристики работы на разных этажах
Как выбрать диаметр корпуса

Используя трубу с корпусом, вы можете получить не только качественный и прочный фундамент для своего здания, но и извлечение купонов во время ремонта. Технология строительства дальних пилотов с корпусом обычно используется в сложных полах, что приводит к значительному сокращению времени, необходимого для выполнения начальной фазы строительства.

Что такое упаковочные контейнеры

Использование длинных пилотов — наиболее эффективный метод организации похоронных фундаментов.

Во время процесса бурения сверление осуществляется на желаемую глубину, где копировальная машина оснащена расширенной нижней частью. Это может дополнительно заполнить бетонную смесь, почву и песок.

Для достижения такого «распространения» в нижнем сегменте требуется использование специального бурового оборудования, которое управляет породой.

Затем бетонная смесь заклинивается, для которой можно использовать даже направленное действие, которое вычисляет масштаб.

Для получения цилиндрической полости в почве используются различные методы, которые привели к следующей классификации копировальной упаковки:

• Burobivnaya.
• Sandy.
• Пример бетона.
• Пневматическое.
• Часто затухают.
• Вибрация протаранилась.

При выборе подходящего варианта основной критерий всегда находился на земле на строительной площадке.

Благодаря появлению современных технологий, эта же процедура теперь может использоваться независимо от типа почвы.

Эффективность метода проверяется экспертами:

• Стены углублений не усиливаются.
• Решение глины используется для укрепления скважины.
• Мы используем жилищные продукты.

Для чего нужно хорошее жилье?

С помощью корпусов труб можно получить скважины различного функционального назначения.

Они используются в строительстве, добыче нефти, производстве питьевой воды. С выпуском этого продукта зарубежные и отечественные компании руководствуются ГОСТ 632-80. Прокладки для труб оснащены специальной формой, где существующее готовое соединение делает соединения более удобными.

В некоторых случаях могут использоваться сварочные зажимы или клеммы со специальными зажимами.

Для производства таких труб используются различные материалы, в частности, речь идет об асбестоцементных, нержавеющих и пластмассовых изделиях. Что касается литья железа, дерева и некоторых полимеров, то могут быть бытовые купоны с ограниченной мощностью.

Все подобные продукты имеют одинаковую цель — защитить хорошее от оставления и затопления осадочных и грунтовых вод. Металлические трубы для пилотов позволяют выполнять строительные работы независимо от внешних условий. В то же время они временно остаются в земле или извлекаются из колодцев: эти продукты называются «инвентарем».

Для сверлильных отверстий потребуются специальные механизмы воздействия или вращения.

Прокладки труб различаются по форме, диаметру, овальности, различиям, показателям неровностей, которые определяются следующими стандартами:

• Для труб от 33,5 мм до 89 мм — внутри 0,3 мм.
• Для труб диаметром от 108 мм до 146 мм — в пределах 0,5 мм.
• Крупномасштабные трубы допускают дефект более 0,7 мм.

Корпус для асбестоцементных асфальтовых свай обычно представляет собой толстую стену: это самый хрупкий из всех продуктов этого типа.

Его популярность объясняет доступность и доступность продуктов, но неопытные рабочие могут столкнуться с определенными проблемами бурения. Установка корпуса характеризуется несколькими фазами, так как каждая последующая труба должна быть прикреплена к предыдущей. Также читайте: «Корпуса труб и правила их использования».

Кроме того, после установки пилотов они могут быть удалены на поверхность или оставлены в земле. Этот момент должен обязательно исправить журнал технических работ и квитанцию ​​для каждой сваи. Сверло необходимо обязательно очистить от разбросанного пола.

Тупой фундамент с горлом под сгоревшим домом

Это делается с помощью специального сверла или бара Kelly, оснащенного регулируемыми захватными лезвиями.

Преимущества технологии скуки

С помощью корпусов труб мы можем обеспечить надежное усиление напольных стенок внутри скважин.

Эти продукты включают жестко соединенные детали. Эта технология имеет практическую эффективность не только при наличии проблемных этажей, но и в строительстве в большом городе в ограниченном пространстве.

Следующие факторы непосредственно влияют на время и стоимость сборочных работ:

1. В каком состоянии находятся механизмы бурения.
2. Требуемые размеры.
3. Тип почвы на строительной площадке.

Технология использования длинных пилотов и корпусов существенно не отличается по сложности.

Если необходимо сформировать глубокие стержни, для соединения труб друг с другом используется постепенное формование бурильного вала.

В то же время, изделия обсадной колонны должны быть прочно закреплены во время глубины проникновения, независимо от материала, изготовленного. Также читайте: «Типы бурильных шлангов, характеристики, характеристики использования».

Правила реализации

Заказ работ:

• На подготовленном месте буровое оборудование для производства скважины устанавливается в соответствии с размерами, указанными в проекте.
• Для корпусов пластиковых и металлических труб винт крепится к трубе. Необходимые параметры уровня также включают проектную документацию.
• Методы, специфичные для таких труб (так называемые «передовые проникновения»), используются для соединения отдельных сегментов друг с другом.
• По завершении буровой колонны отбирается образец грунта, который после завершения его работы отбирается.
• Конечная шахта оснащена клеткой для пилотов.
• Для последовательной подачи подготовленных смесей цементного песка используется бетонная труба.

  Эта процедура называется «упаковка пилотов».

• При извлечении секций из углубления важно следовать последовательности.

Это хороший способ использования длинных пилотов и обсадных труб:

• Это открывает возможности для выполнения строительных работ на заднем плане с существующими структурами, поскольку во время раскопок не возникает шока или вибрации.
• Вы можете работать на сложных почвах — насыщенный водой, слабый, хрупкий, подсолнечник, с плавниками.
• Гарантируются полные вертикальные и высококачественные буровые работы.
• Механизмы бурения имеют высокую производительность.
• Работу можно выполнять на глубине, в условиях перекрывающихся горизонтов.
• Пилинг — это хорошая безопасность.
• Воды надежно защищены от коллапса на всех этапах внедрения технологии.
• Вал сверла защищен от грунтовых вод.
• Эффективное заполнение бетона без двери позволяет почти полностью избежать материальных потерь.
• Расчеты во время установки сокращаются.
• Сверло позволяет выполнять скважины и удлинители, а также выдавливать тюки и большие фракции при разрыве.
• Возможность непрерывного контроля за соблюдением конструктивных параметров.
• Готовая скважина имеет максимально возможную пропускную способность.

  Это достигается благодаря наличию высококачественных стен.

Шланги для корпуса также могут быть выполнены из следующих видов пластмасс:

1. ПЭНП — полиэтилен высокой плотности.
2. HDPE — полиэтилен низкой плотности.
3. PNP — полиэтилен низкой плотности.
4. ПВХ — поливинилхлорид.

Толщина стенки в этих продуктах обычно составляет менее 40 мм. Также читайте: «Как удалить трубку с земли — способы удалить корпус из колодцев».

Преимущества пластиковых корпусов:

• Хорошая герметичность суставов определенных областей.
• Отличная стойкость к коррозии.
• Цена пластиковых труб заметно ниже, чем у аналогичных металлических изделий.
• Малая масса.
• Хорошая переносимость химических и других агрессивных эффектов.
• Работа с пластиковыми трубами очень быстро, что упрощает подключение деталей друг к другу.

Единственной слабой стороной этих продуктов является их низкая мощность: для того, чтобы разрушить их целостность, атака достаточно острая с острым предметом.

Поэтому следует отказаться от использования пластиковых труб для корпуса BNS. Основной областью использования этого недорогого и практичного продукта является регулирование внутренних скважин для подачи воды в частные дома.

Характеристики работы на разных этажах

Если в этом районе есть агрессивные воды природного или промышленного происхождения, лучше работать с асбестоцементными трубами.

Усиление бурильного вала не выполняется в случаях с набухающими и тугоплавкими пластиками.

Сложные геологические условия позволяют использовать корпус трубы при работе с длинными пилотами.

В частности, это относится к тем районам, где происходят оползни и оползни: в этом случае трубы труб остаются в земле. Если присутствует избыточное влажное давление, стенки канала дополнительно укрепляются. Также читайте: «Типы корпуса HDPE — выберите подходящие трубы, изоляцию и установку в колодце».

Когда работа завершена, детали трубы разбираются. Иногда проект требует, чтобы мы оставили их в земле: это делается для дальнейшей защиты почвы от бетона от воздействия почвы в районах с геологической и сейсмической активностью.

Как выбрать диаметр корпуса

В специализированных каталогах содержится список диаметров отверстий.

Существует специальный код для определения этих параметров; они также описываются технической документацией для внешнего и внутреннего диаметра. Это позволяет очень точно отрегулировать трубу к добытой скважине, для которой существуют определенные международные стандарты. Маркировку внешнего диаметра можно использовать с маркировкой 620-2500 мм и внутренним диаметром от 640 до 2580 мм.

Чтобы повысить производительность водосбора, покупка труб со значительным диаметром не всегда является хорошим выбором — она ​​все равно не сможет превысить больше воды, чем может попасть за пределы водоснабжения или укладки водоносного горизонта. При выборе продукта с подходящим диаметром важно обеспечить соответствие характеристикам потока скважины.

Когда завершение бурения завершено, потребуется три дня, чтобы слить землю и слить воду. Эти обязательные меры — лучший способ регулирования требуемого расширения: в результате вода в колодце сможет переместиться в больший объем.

Для производства глубоких скважин до 15 м для бурильных пилотов с корпусом может использоваться арендованное оборудование. Он состоит из сверла, толкателей, вращающихся дверей и соединительных элементов, которые фиксируют трубы. Аналогичная технология бурения используется для укладки фундаментов: лучшим способом является строительство стен.

Если такие события кажутся трудными для независимой реализации, их можно ограничить только подготовкой веб-сайта и пригласить большую команду в специализированную команду.

Цены на такие услуги могут различаться, на которые влияет ряд факторов. Компания, которая выполняет эту работу, обычно предоставляет оценочные и бухгалтерские документы с местными тарифами.

Сюда входят расходы на приобретение и транспортировку необходимых материалов на рабочее место.

Затраты на установку длинных пилотов включают следующие элементы:

• Разработка проектной документации.
• Материал, из которого изготовлены трубы.
• Используемая в этом случае технология.
• Глубина и ширина бурения.
• Геологические особенности города.
• Требования к скорости заказа.
• Состояние оборудования.
• Сколько скважин необходимо.

Каждый метод имеет свои преимущества и недостатки, которые учитываются при выборе наиболее оптимального варианта в конкретном случае.

Конкретное уплотнение в корпусе очень универсально в этом отношении, поэтому рекомендуется в большинстве случаев.

1. До начала производства свайных работ выполняется срезка или подсыпка грунта до проектной отметки ростверка и разбивка свайного поля.

Если работы выполняются с использованием глинистого раствора, то производится проверка качества его приготовления.

2. При устройстве буронабивных свай забой скважины должен быть очищен от разрыхленного грунта или уплотнен трамбованием. Уплотнение неводонасыщенных грунтов следует проводить путем сбрасывания в скважину трамбовки (при диаметре 1 м и более — массой не менее 5 т, при диаметре скважины менее 1 м — 3 т). Трамбование грунта в забое скважины необходимо производить до величины “отказов”, не превышающей 2 см за последние пять ударов, при этом общая сумма “отказов” трамбовки должна составлять не менее диаметра скважины.

3. Уровень глинистого раствора в скважине в процессе ее бурения, очистки и бетонирования должен быть выше уровня грунтовых вод (или горизонта воды на акватории) не менее чем на 0,5 м.

4. По окончании бурения следует проверить соответствие проекту фактических размеров скважин, отметки их устья, забоя и расположения каждой скважины в плане, а также установить соответствие типа грунта основания данным инженерно-геологических изысканий (при необходимости с привлечением геолога).

5. В обводненных песчаных, просадочных и в других неустойчивых грунтах бетонирование свай должно производиться не позднее 8 ч после окончания бурения, а в устойчивых грунтах — не позднее 24 ч. При невозможности бетонирования в указанные сроки бурение скважин начинать не следует, а уже начатых — прекратить, не доведя их забой на 1-2 м до проектного уровня и не разбуривая уширений.

Буронабивной фундамент своими руками

6. Непосредственно перед подводной укладкой бетонной смеси в каждую скважину, пробуренную в скальном грунте, необходимо с поверхности забоя смыть буровой шлам. Для промывки следует обеспечить подачу воды под избыточным давлением 0,8-1 Па при расходе 150-300 м3/ч.

Промывку следует продолжать 5-15 мин до исчезновения остатков шлама (о чем должен свидетельствовать цвет воды, переливающийся через край обсадной трубы или патрубка).

Промывку необходимо прекращать только в момент начала движения бетонной смеси в бетонолитной трубе.

7. Для контроля сплошности бетонного ствола буровых свай, выполняемых методом подводного бетонирования, необходимо выборочным порядком производить испытание образцов, взятых из выбуренных в сваях кернов, или контролировать сплошность неразрушающими методами из одной сваи на каждые 100, но не менее чем из двух свай на объект строительства, а также во всех сваях, при устройстве которых были допущены нарушения технологии.

8. В процессе устройства камуфлетного уширения каждой сваи необходимо контролировать отметки опущенного в забой заряда ВВ и поверхности бетонной смеси в трубе до и после взрыва.

9. Буронабивные полые сваи следует изготавливать из жестких бетонных смесей с осадкой конуса 1-3 см на щебне фракции не более 20 мм.

Внутренняя поверхность ствола каждой буронабивной полой сваи должна быть подвергнута визуальному осмотру. При обнаружении вывалов бетона площадью более 100 см2 или обнажении рабочей арматуры полость сваи должна быть заполнена бетонной смесью с осадкой конуса 18-20 см на высоту, превышающую на 1 м отметку обнаруженного дефекта.

10. Бурение скважины при устройстве буроинъекционных свай в неустойчивых обводненных грунтах следует осуществлять с промывкой скважин глинистым (бентонитовым) раствором или под защитой обсадных труб. Плотность глинистого (бентонитового) раствора следует принимать равной 1,05-1,15 г/ куб.см.

Растворы, применяемые для изготовления буроинъекционных свай, должны иметь плотность в пределах 1,73-1,75 г/ куб.cм, подвижность по конусу АзНИИ не менее 17 см и водоотделение не более 2%. Состав растворов для буроинъекционных свай должен быть указан в проекте.

Заполнение скважин буроинъекционных свай твердеющими (цементным или другим) растворами следует производить через буровой став или трубку-инъектор от забоя скважины снизу вверх до полного вытеснения глинистого раствора и появления в устье скважины чистого цементного раствора.

11. Укладка бетонной смеси в скважину должна производиться без перерывов, превышающих период начала схватывания смеси. При бетонировании необходимо обеспечить укладку качественного бетона по всей глубине скважины, в том числе и в голове сваи. В процессе бетонирования буронабивных свай должен вестись журнал бетонных работ. Контрольные бетонные образцы должны отбираться в количестве 3 шт.

на каждые 50 куб. м. уложенной бетонной смеси. Изготовление и хранение контрольных бетонных образцов должно производиться в условиях, аналогичных условиям, в которых происходит бетонирование и твердение свай.

12. В процессе бетонирования свай контролю подлежат:

— качество и температура (зимой) бетонной смеси;

— интенсивность укладки бетонной смеси;

— технология заполнения скважины бетонной смесью;

— объем бетона, уложенного в скважину;

— время начала и окончания бетонирования, а также время вынужденных перерывов.

13. Оценку качества и приемку фундаментов из набивных и буронабивных свай выполняют на основании следующих документов:

— проекта свайных фундаментов;

— актов приемки материалов, применяемых для изготовления свай;

— актов лабораторных испытаний контрольных бетонных кубиков;

— актов контрольной проверки качества укладки бетонной смеси в скважину;

— актов контроля изготовленных свай (отбор кернов или неразрушающий контроль);

— акта заключения по проведенным статическим испытаниям опытных свай;

— плана расположения свай с привязкой к разбивочным осям;

— исполнительной схемы расположения осей свай с указанием отклонений от проектного положения в плане и результатов нивелировки оголовков свай;

— актов на скрытые работы

— журналов изготовления свай.

При приемке готовых свай необходимо проверять соответствие выполненных в натуре работ требованиям проекта. Приемку оформляют актом, в котором должны быть отмечены все выявленные дефекты и предусмотрены способы их устранения.

Источник информации: Общероссийский общественный фонд «ЦЕНТР КАЧЕСТВА СТРОИТЕЛЬСТВА» г.Санкт-Петербурга

Буронабивные сваи – это особый метод, который основан на бурении скважины и последующей заливке ее качественным бетоном. Процесс эффективного бетонирования осуществляется с использованием надежной выполненной из металла арматуры. Подобные конструкции возводятся по большей части в сфере загородного строительства. в прямой зависимости от типа грунта может устанавливаться или не устанавливаться прочная опалубка. Это устойчивые грунты, при работе отсутствует риск осыпания стенок.

Особенности применения буронабивных свай

Качественно выполненные буронабивные сваи применяются в городском и загородном строительстве.

Подобные конструкции просто незаменимы в ситуациях, когда иные методы забивки на рядом расположенные постройки оказывают особое динамическое воздействие. Буронабивные сваи применяются в следующих случаях:

• В сильно заболоченных местностях, на слабых грунтах, если твердые слои находятся очень глубоко;
• В процессе строительства домов на достаточно крутых рельефах;
• При возведении сложных и тяжелых зданий промышленного назначения;
• В местах, где нецелесообразно с экономической точки зрения возводить прочный фундамент, при строительстве деревянных и каркасных объектов.

Сфера оказания подобной услуги достаточно широка.

Работами такого плана занимаются исключительно профессионалы.

Основные технологии устройства свай

Высокопрофильные специалисты имеют в своем все необходимое оборудование для проведения устройства буронабивных свай.

Данные процессы осуществляются по следующим современным технологиям:

Технология CFA

CFA – сваи с использованием непрерывного полого шнека. Применяется в плотных по структуре и водонасыещенных грунтах.

Технология DDS

DDS – обустройство свай без выемки грунта.

Ростверк на буронабивных сваях

Почва вытесняется специальными буровыми инструментами. Методика характеризуется полным отсутствием шума и вибрации, что идеально подходит для застроек на территории города.

Технология CAP

CAP – сваи устраиваются с использованием особой обсадной трубы.

Технология CSP

CSP – буросекущиеся сваи, идеально подходящие для грунта с относительно слабыми несущими способностями.

Технология Double Rotary

Double Rotary – это сочетание двух технологий – CFA и методики с применением обсадных труб.

Технология дает возможность сооружать фундамент без специального бентонитового раствора. Идеально подходит для обводненных и слабых грунтов.

Технология с использованием Келли-штанги

Келли-штанга – это буронабивные сваи, которые устраиваются с использованием телескопической штанги Келли.

Подходит для разных типов грунтов, так как полностью отсутствуют вибрационные воздействия на грунт.

Технология Fundex

Fundex – сваи качественного уплотнения, которые устраиваются с использованием специальной обсадной трубы, оснащенной теряемым наконечником.

Профессионалы выбирают технологии, основываясь на особенности грунта, на окружающие условия и на технику, которая может быть использована в том или ином случае.

Вне зависимости от выбранного метода на каждом этапе осуществляется тщательный контроль на общим качеством работ. таким образом можно избежать разных проблем в эксплуатации свай.

Основные преимущества буронабивных свай

Вне зависимости от вида технологии обустройства свай, подобные конструкции характеризуются большим количеством преимуществ.

Среди них можно отметить малошумность, минимальный объем земляных работ, полное отсутствие необходимости закупать, перевозить и хранить большой объем готовых свай. Подобные сваи можно устраивать разной длины, диаметра и на разных отметках. Если будет проведен расчет буронабивных свай, значительно сокращаются временные сроки и общая стоимость строительства.

Стоимость производства работ

База с подъемниками на качающихся сваях своими руками

Одним из основных направлений деятельности ПСК «Фонды и фонды» является установка длинных пилотов.

Давайте посмотрим, как выбрать именно для них и каково технологическое регулирование конкретной бюрократии.

Использование и характеристики расточных фундаментов

Основанные на скуке незаменимы в городских условиях, где классический метод пилинга запрещен вибрациями на земле.

Использование equidae возможно на всех этажах, за исключением каменных и грубых свай. Последовательность установки следующая:

• Бурение скважины с диаметром и глубиной проектирования;
• армирование;
• бетонирования.

Во многих случаях (например, при сверлении с помощью полых винтов) последовательность меняется на противоположную: сначала заливайте, затем погружайте клетку. Штанги выступают выше уровня бетонирования: эти концы позже используются для соединения пилотов с сеткой.

При сплошном бурении легкая земля вместе с погружным корпусом — образует стенку ствола скважины и служит направляющими в конструкции пилотов.

При заполнении отверстия раствором удалите шланг (не всегда).

Другой способ укрепить стену — мыть глиняным раствором: он удаляет ядро ​​из колодца и укрепляет стены. Метод подходит для тонких пальцев средней стабильности.

Емкость каждого элемента определяется на основе следующих показателей:

• диаметр копыта;
• глубина погружения;
• характеристики почвы;
• бренд бетона;
• Тип арматурных и арматурных характеристик.

Какой бетон используется в скуке?

Вам нужен фундамент для скуки?

Опыт работы — более 10 лет.

Мы включаем установку фундаментов всех типов и рекомендуем наиболее подходящий вариант в зависимости от условий строительства.

И даже в кратчайшие сроки мы соберем проект и предоставим вам готовую оценку.

Конкретный класс для скуки — SNIP

Издание 2.02.03-85 СНиП является основным документом, который регулирует бетонирование длинных пилотов. ГОСТ для конкретных классов:

• 19804.2-79;
• 10060.0-95;
• 12730.0-78;
• 12730.4-78;
• 12730.5-84.

В соответствии со стандартами для различных конструкций, бетон выбирается следующим образом:

• M100-150 — подготовительные работы и установка неструктурных сооружений;
• 200-250 — ремни, железобетонные ленты, гриль;
• 300-350 — балки, фасады, потолки, лестницы, скука.

Состав бетона для заполненных пилотов:

• 25% руин с мощностью, предназначенные для загрузки 50-60 мегапаскалей;
• 25% песка;
• цемент — 340 килограммов на кубический метр смеси.

В зависимости от условий эксплуатации смеси можно добавлять в смесь.

Потребление бетона в строительстве длинных пилотов

Кучу пилотов белой скуки можно определить в соответствии с расчетными базовыми свойствами пилотов — грузоподъемностью, глубиной погружения, поперечным сечением, шагом числа.

Очевидно, чем больше нагрузка от структуры, тем меньше скорость и тем важнее другие параметры. На заземленной площадке для бетонных железобетонных домов потребуется меньше материала, чем в подвале для строительства тяжелого бетона.

Чтобы определить количество бетона, вы должны умножить количество одного пилота в соответствии с их количеством. Переносные сваи — емкость цилиндра, высота которого равна глубине погружения, а диаметр места равен диаметру бархата / обсадной колонны (если не распространяется).

Согласно строительным нормам, расход 1,02 куб. М на 1 кубический метр строительства.

В дополнение к обрезанным трубам мы также производим буровые, нагнетательные и буровые сваи

Все работы — под ключ!

По просьбе клиента мы полностью выполним всю работу над ключом, начиная с геологических исследований и заканчивая зажиганием.

Проверка непрерывности конкретных пилотов

Фактическая пропускная способность бетонной подложки соответствует конструкции только в том случае, если бетон твердый, нет пустот.

В соответствии с международными стандартами, используя первый метод, 20% пилотов подлежат частичной деструкции, что является неэкономичным.

Основные несовместимые технологии тестирования:

• поверхностное тестирование (ПЭТ);
• кросс-мониторинг (CHUM).

В первом случае на каждую сваю есть ударный импульс, ультразвуковой датчик тестера определяет разблокированные волны, устройство интерпретирует информацию графически.
